ANTIK Tepelné Čerpadlo Monoblok 8kW ECO
Parametre pre vykurovanie
Tepelný výkon pre vykurovanie: 4.5-11.4kW
Elektrický príkon pre vykurovanie: 0.85-2.95kW
COP pre vykurovanie: 3.86-5.29
Parametre pre ohrev TÚV
Tepelný výkon pre TÚV: 5.2-10.2kW
Elektrický príkon pre TÚV: 1.1-2.87kW
COP pre TÚV: 3.55-4.71
Parametre chladenia
Chladiaci výkon: 3.3-8.2kW
Elektrický príkon chladenia: 1.08-3.07kW
ERR chladenia: 2.67-3.06
Ostatné
Energetická trieda pri teplote vody 35°C: A+++
Energetická trieda pri teplote vody 55°C: A++
Hlučnosť: 43dB
Maximálna teplota vody: 70°C
Rozmery: 1080x460x960
Počet fáz elektrickej prípojky: 1
8kW Tepelné čerpadlo typu monoblok s chladivom R290. ANTIK tepelné čerpadlo typu Monoblok s integrovaným obehovým čerpadlom, použitým chladivom R290 s teplotou vody na výstupe až 70 stupňov s maximálnym SCOP 4.69. Nízka hlučnosť 43dB, pripravenosť pre spoluprácu so SmartGrid a Fotovoltikov. Samozrejmosťou je intergárica do ANTIK Smart Home aplikácie, kde je možné zariadenie komplet monitorovať a ovládať.
- ⇩
Tepelné čerpadlo vzduch - voda
Tepelné čerpadlo na princípe kompresie a expanzie chladiva odoberá teplo z okolitého prostredia a odovzdáva ho obiehajúcej vode v systéme. Nespotrebúva teda elektrickú energiu priamo na ohrev vody ale používa ju iba na chod kompresora a obehového čerpadla, samotné teplo je odobrané doslova zo vzduchu, vďaka tomu je možné pri spotrebe 1kW elektriny vyrobiť až 4kW tepla.
- Nízka hlučnosť (43 dB) – zvuková izolácia a biomimetický ventilátor minimalizujú hluk
- Kvalitné komponenty – DC invertorový kompresor, bezkefový motor a tlmiče vibrácií
- 5-palcový dotykový panel – jednoduché ovládanie s podporou 15 jazykov
- ANTIK Smart Home APP – vzdialené ovládanie, monitorovanie spotreby a diagnostika
Inštalácia tepelného čerpadla s akumulačným zásobníkom
Kompletný systém tepelného čerpadla ANTIK typu monoblok 8 kW s ekologickým chladivom R290 je doplnený o hydraulický rozvádzač s riadiacou elektronikou a akumulačný zásobník teplej vody. Dotykový displej umožňuje detailné nastavenia a monitoring prevádzky, zatiaľ čo kvalitne izolované rozvody znižujú tepelné straty. Zásobník zabezpečuje stabilný prietok a optimálne hospodárenie s energiou pri vykurovaní aj ohreve vody.
Jednotka je vybavená moderným farebným dotykovým displejom, ktorý ponúka prehľadné ovládanie všetkých funkcií:
- Výber jazykov – široká podpora vrátane slovenčiny a ďalších európskych jazykov.
- Režimy prevádzky – vykurovanie, chladenie, TÚV, kombinované režimy aj špeciálny „režim dovolenky“.
- Frekvenčné nastavenia – možnosť voľby smart režimu, tichého režimu alebo výkonového režimu podľa potrieb domácnosti.
- Monitorovanie teplôt – okamžité zobrazenie prívodnej a zásobníkovej vody s možnosťou presného nastavenia požadovanej hodnoty.
- Grafické štatistiky – zobrazenie aktuálneho výkonu a trendov v priebehu dňa pre efektívne vyhodnocovanie spotreby.
Energetická účinnosť tepelného čerpadla
Tepelné čerpadlo ANTIK Monoblok 8kW ECO dosahuje vysokú energetickú efektivitu s triedou A+++ pri teplote vody 35 °C a A++ pri teplote 55 °C, čím zabezpečuje úspornú prevádzku.
- Energetická trieda: A+++ (35 °C) / A++ (55 °C)
- Regulácia podľa európskych štandardov (811/2013, 2019)
Tepelné čerpadlo poskytuje spoľahlivý a ekologický zdroj tepla pre vykurovanie domácností s vysokou účinnosťou.
Vnútorná jednotka
Vnútorná jednotka monoblokového tepelného čerpadla obsahuje:
✅ trojcestný ventil na prepínanie kúrenie / ohrev TÚV
✅ doplňujúci elektrický prietokový ohrev 3kW
✅ expanznú nádobu
✅ elektroinštalačné komponenty pre pripojenie vonkajšej jednotky
Integrácia tepelného čerpadla, fotovoltiky a e-mobility
V prípade, že si vyberiete kombináciu tepelného čerpadla s fotovoltikou, systém nastavíme pre maximálne využitie fotovoltiky pri súčasnom zachovaní tepelného komfortu vašej domácnosti. Tepelné čerpadlo, fotovoltiku, nabíjanie elektro auta a spotrebu domácnosti budete mať neustále pod dohľadom v jednej aplikáciis možnosťu prepojenia na ďalšie prvky smart domácnosti.
Schéma zapojenia
Schéma zapojenia tepelného čerpadla vzduch-voda zobrazuje prepojenie jednotlivých komponentov systému, ako sú samotné čerpadlo, obehové čerpadlá, zásobník teplej vody, expanzná nádoba a riadiaca jednotka.
Pre viac podrobností si pozrite sprievodné video
Vkročte s nami do sveta Smart technológií, v ktorom si predstavíme smart produkty z oblasti domácnosti, bezpečnosti, komfortu, zdravia, kamerových systémov a mnohých ďalších sfér. Vyberte si z množstva inteligentných zariadení, ktoré spoľahlivo zabezpečia vašu domácnosť, firmu, garáž či chatu.
Stiahnite si aplikáciu ANTIK SmartHome®
S ANTIK SmartHome® aplikáciou máte svoje tepelné čerpadlo vždy pod kontrolou – nech ste kdekoľvek. Sledujte teploty, nastavte režim prevádzky, upravte teploty vody alebo dolaďte pokročilé parametre priamo z mobilu.
- Výber pracovného režimu čerpadla -TÚV, vykurovanie, chladenie, kombinované režimy
- Nastavenie cieľovej teploty vody - TÚV, chladenie, vykurovanie — plynule nastaviteľné
- Ovládanie režimu výkonu čerpadla - Inteligentný, výkonný, tichý
- Časové harmonogramy prevádzky čerpadla - automatické spúšťanie podľa času
Multi-column

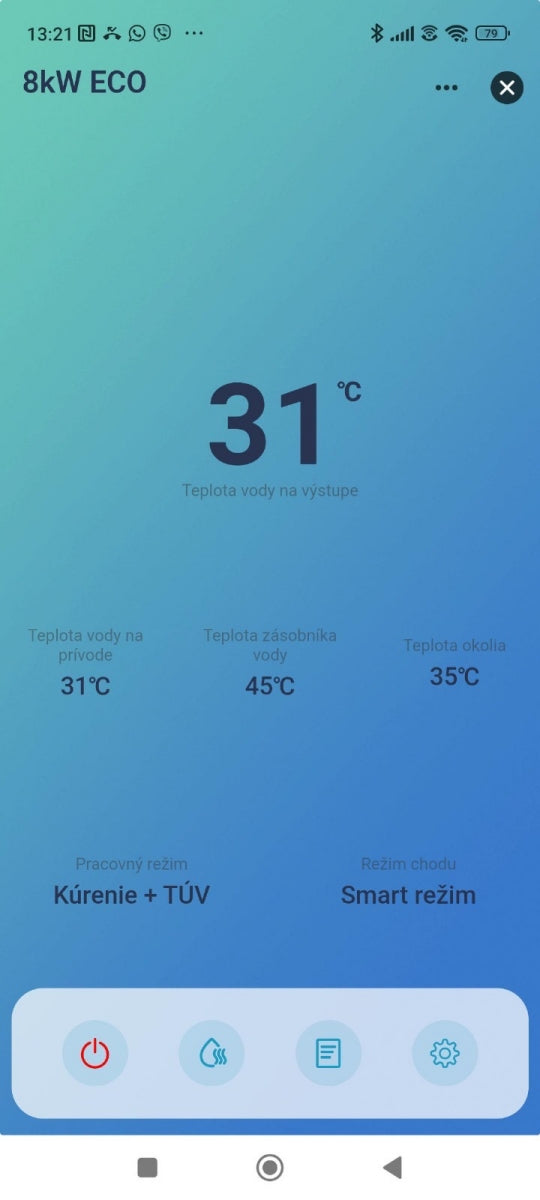

Hlavná obrazovka zariadenia
Zobrazuje kľúčové prevádzkové teploty a aktívne režimy s priamym prístupom k akciám.
- Hlavná hodnota - teplota vody na výstupe
- Doplňujúce hodnoty - teplota na prívode, teplota zásobníka vody, teplota okolia
- Pracovný režim - Kúrenie + TÚV; režim chodu: Smart režim.
- Spodný panel - tlačidlá napájanie, ohrev TÚV/kvapka, prehľad/stav, nastavenia (ozubené koliesko).
Táto obrazovka poskytuje okamžitý prehľad o prevádzke a umožňuje spustiť základné úkony jedným ťuknutím.

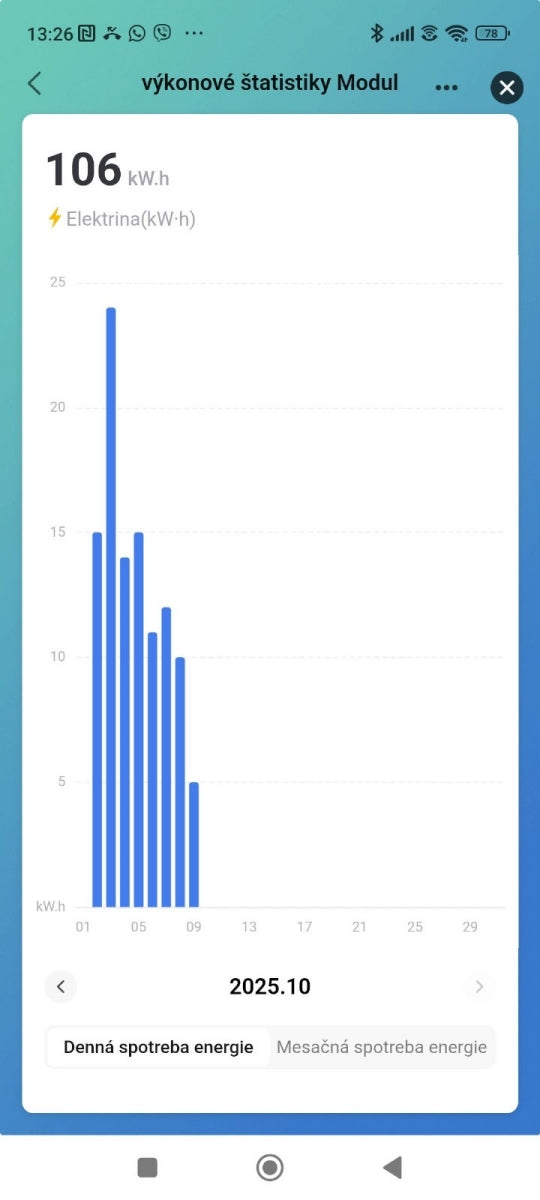

Výkonové štatistiky - denná spotreba elektriny
Prehľad dennej spotreby v kWh za vybraný mesiac.
- Súčet za obdobie - zobrazené nad názvom „Elektrina (kW·h)“.
- Graf - stĺpcový diagram dennej spotreby; viditeľné rozdiely medzi dňami (napr. max. stĺpec ~>23 kW·h, neskoršie dni ~5 kW·h).
- Mesiac - konkrétny mesiac s tlačidlami ‹/› na prepínanie minulého/ďalšieho mesiaca.
- Prepínač zobrazenia - Denná spotreba energie; k dispozícii Mesačná spotreba energie.
Obrazovka slúži na kvantifikáciu odberu po dňoch a porovnanie trendov v rámci mesiaca.

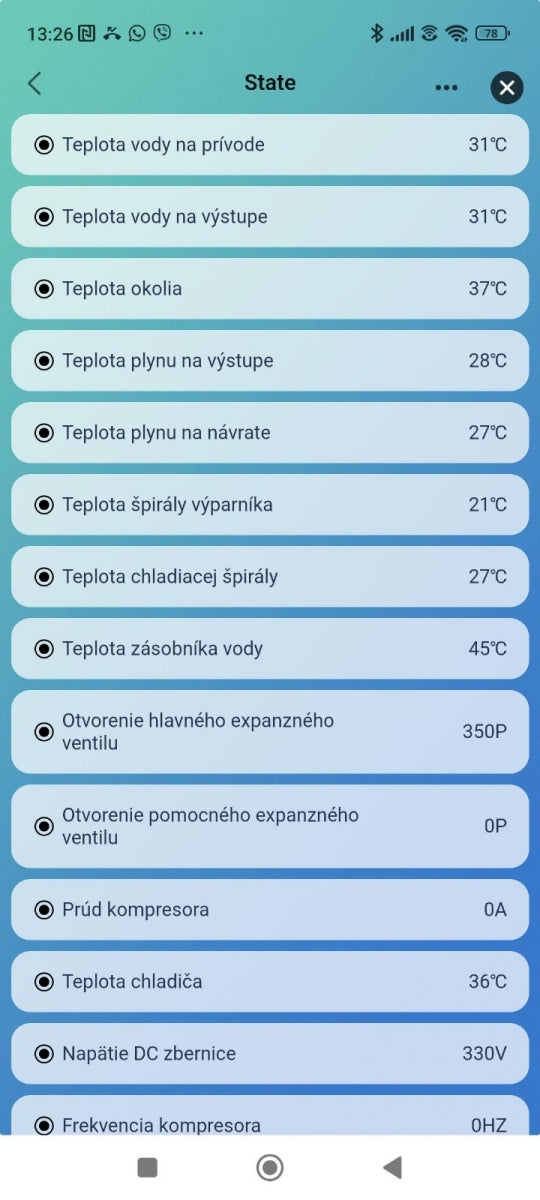

Diagnostické veličiny v reálnom čase
Obrazovka zobrazuje zoznam senzorov a prevádzkových veličín pre rýchlu technickú kontrolu systému.
- Voda - teplota na prívode, teplota na výstupe, teplota zásobníka.
- Okolie - teplota okolia.
- Chladivový okruh - teplota plynu na výstupe a na návrate, teplota špirály výparníka, teplota chladiacej špirály.
- Expanzné ventily - otvorenie hlavného a pomocného expanzného ventilu.
- Kompresor a výkonová časť - prúd kompresora, frekvencia kompresora, teplota chladiča, napätie DC zbernice.
Táto sekcia slúži na sledovanie aktuálneho stavu zariadenia a rýchle odhalenie prípadných odchýlok.

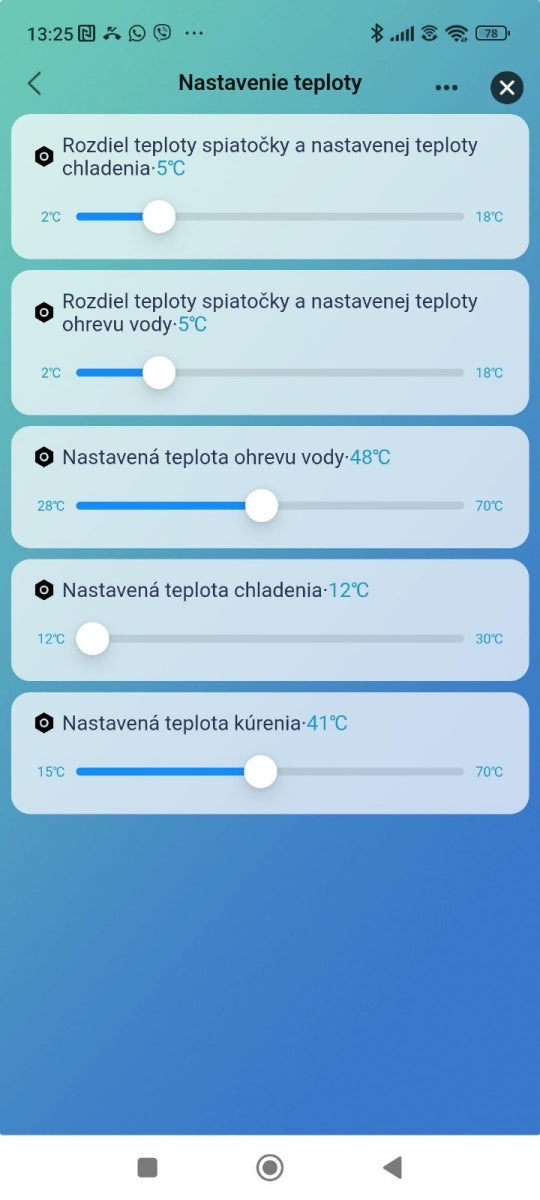

Nastavenie teploty
Detail parametrov regulácie s posuvníkmi a zobrazenými limitmi rozsahov.
- Rozdiel pri chladení - Určuje, o koľko má byť spiatočka (vracajúca sa voda) chladnejšia než cieľová teplota chladenia.
- Rozdiel pri ohreve vody - Určuje, o koľko má byť spiatočka nižšia než cieľová teplota ohrevu teplej úžitkovej vody.
- Teplá úžitková voda (TÚV) - Nastavuje cieľovú teplotu vody v zásobníku pre prípravu TÚV.
- Chladenie - Nastavuje cieľovú teplotu vody v okruhu počas chladenia.
- Kúrenie - Nastavuje cieľovú teplotu vody pre vykurovací okruh (radiátory alebo podlahové kúrenie).

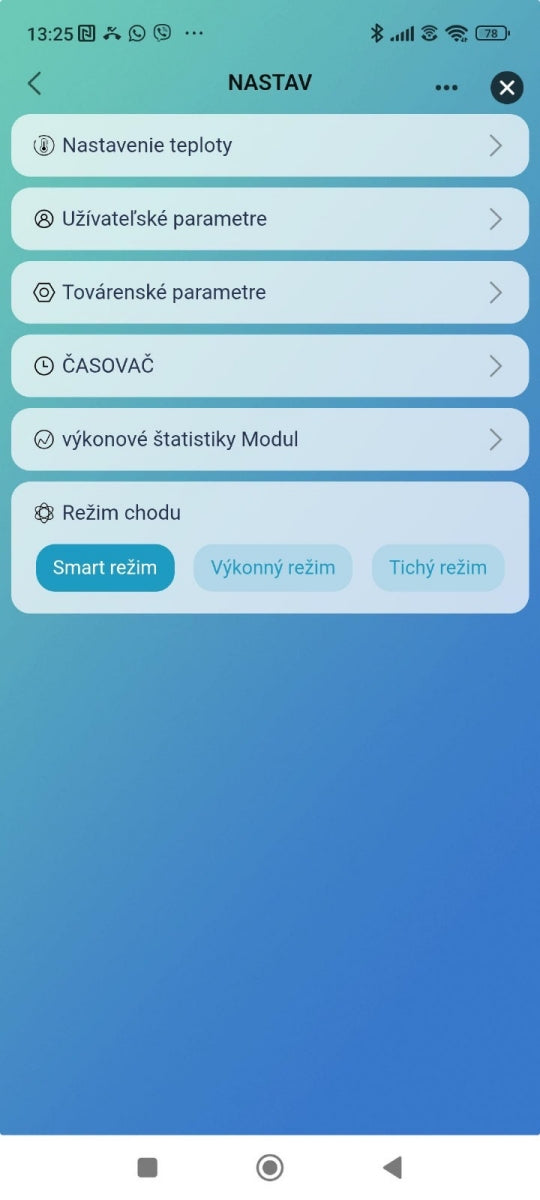

Hlavné konfiguračné menu
Obrazovka zobrazuje vstupné body k nastaveniam, štatistikám a režimom prevádzky.
- Nastavenie teploty - otvorí detail s parametrami kúrenia, chladenia a TÚV.
- Užívateľské parametre - sekcia používateľských nastavení.
- Továrenské parametre - sekcia výrobných nastavení.
- Časovač - plánovanie časových akcií.
- Výkonové štatistiky - prechod na prehľad spotreby energie.
- Režim chodu – voľba medzi Smart, Výkonný a Tichý; momentálne aktívny Smart režim.
Menu slúži ako rozcestník pre technické nastavenie funkcií a režimov zariadenia.

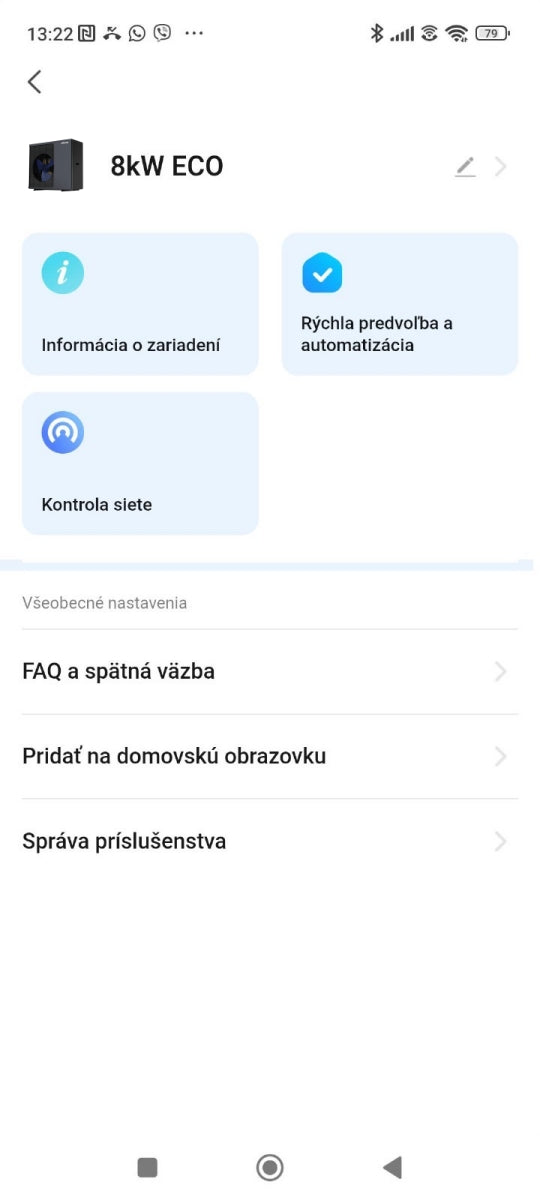

Informácie a automatizácie
Sekcia so sprievodnými informáciami, automatizáciami a všeobecnými voľbami aplikácie.
- Informácia o zariadení - detailné údaje o produkte.
- Rýchla predvoľba a automatizácia - nastavenie skratiek/automatizačných scenárov.
- Kontrola siete - diagnostika pripojenia.
- Všeobecné nastavenia: FAQ a spätná väzba, Pridať na domovskú obrazovku, Správa príslušenstva.
Toto menu združuje pomocné nástroje a integrácie pre správu zariadenia v rámci aplikácie.
ECO vs CLASSIC (R290 vs R32)
V ponuke máme dva typy čerpadiel, radu ECO s moderným chladivom R290 a radu CLASSIC s chladivom R32. Chladivo R290 je aktuálne najekologickejšie chladivo na trhu, ak by vám unikla celá náplň do ovzdušia, uhlíková stopa je rovnaká ako prejdenie vzdialenosti 6km osobným autom (parameter GWP = 3). Chladivo R32 je druhé najekologickejšie, uhlíková stopa pri úniku by bola ekvivalentná 3500km prejdených osobným autom (GWP = 675). Pre predstavu ďalšie dostupné chladivo R410 má GWP = 2088.
Ekológia je však iba jeden faktor. Moderné chladivo R290 má lepšiu tepelnú kapacitu a vďaka tomu nie sú potrebné tak vysoké tlaky v systéme, čo predlžuje životnosť tepelného čerpadla a umožňuje mu fungovať do teploty vody na výstupe až 70°C. Oproti tomu R32 má mierne vyšší objemový chladiaci výkon, preto čerpadlá s ním sú mierne účinnejšie.
V prípade, že váš dom má čisto nízkoteplotné kúrenie, môžete použiť lacnejšiu variantu čerpadiel CLASSIC s chladivom R32 alebo mierne drahšiu a ekologickejšiu variantu čerpadiel ECO s chladivom R290. V prípade systému kúrenia s kombináciou podlahového kúrenia a radiátorov, odporúčame jednoznačne iba radu ECO pre možnosť vyššej teploty vody na výstupe.
