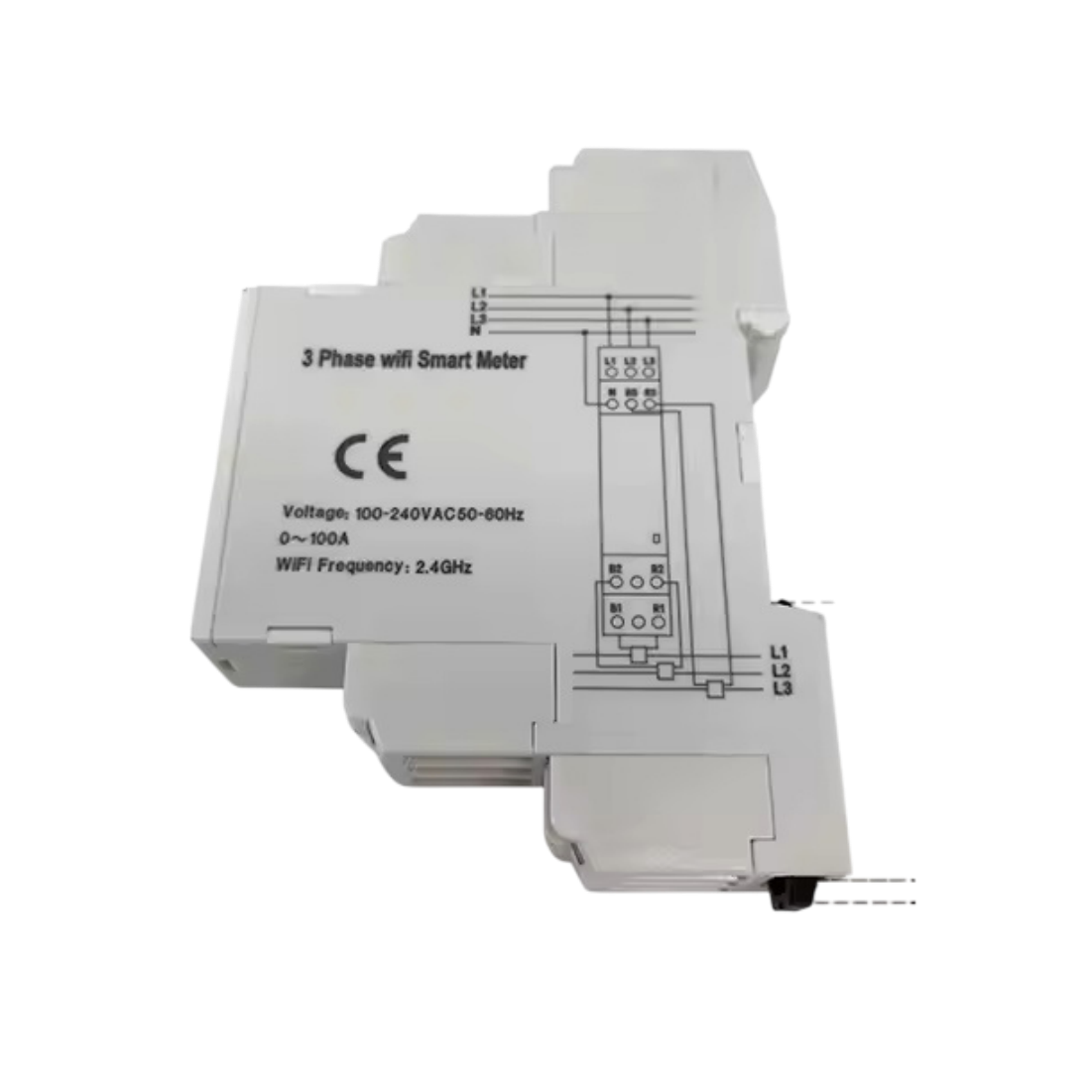

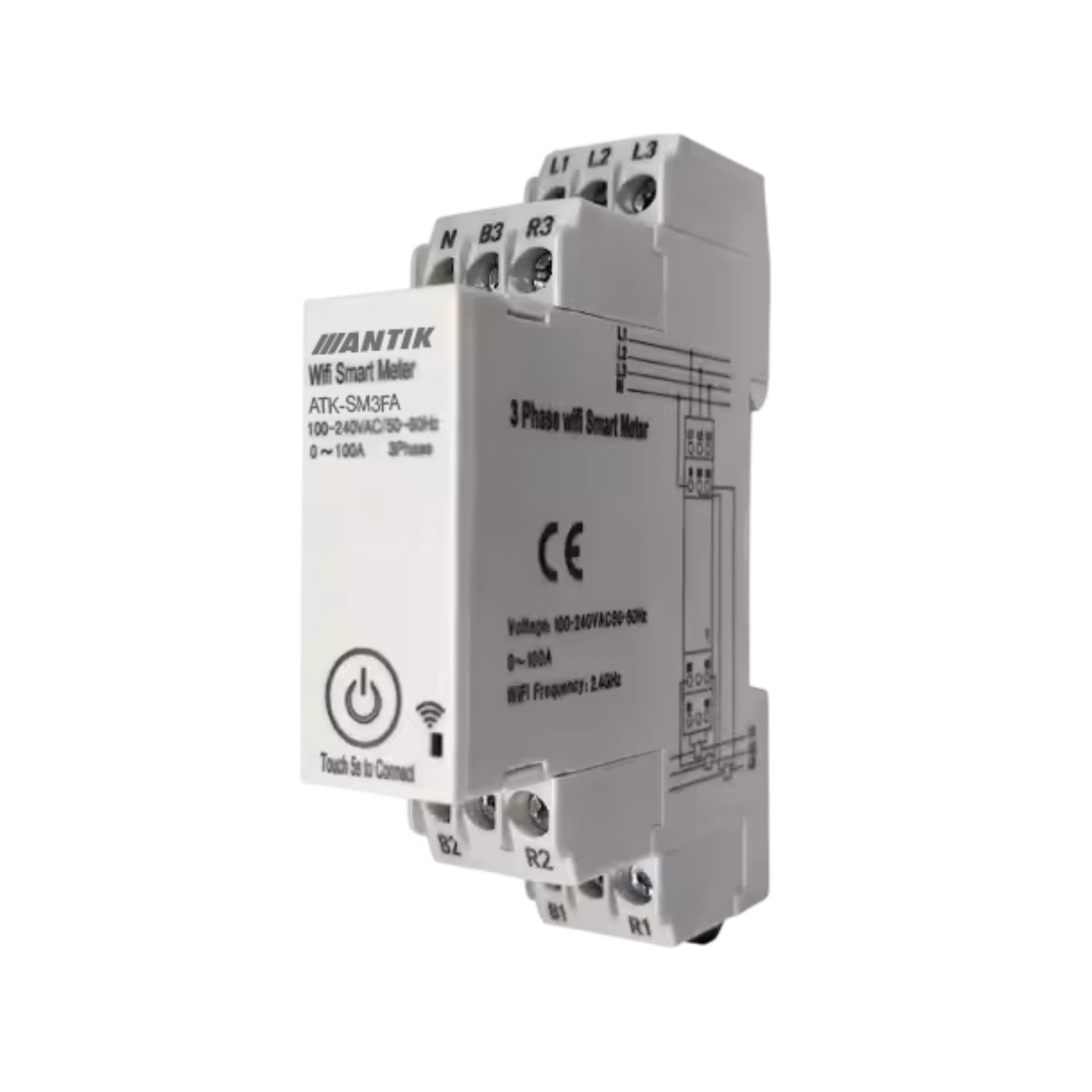

ANTIK Wi-Fi 3-fázový merač spotreby energie
- Napájanie: 100–240 VAC, 50–60 Hz
- Menovitý prúd: 100 A / 250 VAC
- Meranie: 3-fázové, obojsmerné (dopredný aj spätný tok energie)
- Rozlíšenie merania: Spotreba, prúd, výkon, napätie, účinník
- Konektivita: Wi-Fi 2,4 GHz (nie je kompatibilné s 5 GHz)
- Prúdové transformátory: Externé, neinvazívne, so správnou polaritou (P1 → P2)
- Montáž: DIN lišta 35 mm (EN 60715)
- Prístup pre viacerých používateľov: Až 20 používateľov v aplikácii ANTIK SmartHome
- Zobrazené údaje v aplikácii:
- Dnešná spotreba (kWh)
- Aktuálny prúd (mA)
- Aktuálny výkon (W)
- Aktuálne napätie (V)
- Celková spotreba (kWh)
- Mesačná spotreba (kWh)
- História spotreby: Denná, mesačná a ročná štatistika
- Rozsah prevádzkových teplôt: –10 °C až +60 °C
- Aplikácia: ANTIK SmartHome (Android / iOS)
- Inštalácia: Jednoduché párovanie cez aplikáciu, LED indikácia stavu
- Výška: 90 mm
- Šírka: 18 mm
- Hĺbka: 65,5 mm
- Výška tela: 67,5 mm
- Výška montážnej časti: 45 mm
- Upevňovacia časť: 35,5 mm
- Odstup upevňovacieho zámku: 2,8 mm
Wireless smart meter pre 3 fázy umožňuje merať spotrebu elektrickej energie, ako aj ďalšie elektrické veličiny. Okrem toho je však schopné riadiť ďalšie smart zariadenia vo Vašej domácnosti. Namerané údaje sa zobrazujú prostredníctvom platformy ANTIK Smarthome APP, ktoré komunikuje na báze lokálneho Wi-Fi pripojenia. Tá zhromažďuje jednotlivé dáta v online systéme cloud, kde ich efektívne triedi a vyhodnocuje. Pomáha tak identifikovať oblasti s najväčšou spotrebou elektrickej energie a optimalizovať náklady spojené s prevádzkou Vašej domácnosti. Informácie je navyše možné zdieľať až s 20-timi užívateľmi.
Presné meranie spotreby energie v reálnom čase
ANTIK Wi-Fi 3-fázový Smart Home Meter ATK-SM3FA vám poskytne okamžitý a presný prehľad o spotrebe elektrickej energie vo vašej domácnosti alebo prevádzke. Vďaka obojsmernému meraniu zaznamenáva nielen dopredný, ale aj spätný tok energie, čo umožňuje presné vyhodnotenie spotreby aj výroby elektriny (napr. z fotovoltiky). Údaje máte vždy k dispozícii prostredníctvom mobilnej aplikácie ANTIK SmartHome, takže svoju spotrebu môžete sledovať kedykoľvek a odkiaľkoľvek.
Merané veličiny
- Denná spotreba elektriny (kWh)
- Mesačná spotreba elektriny (kWh)
- Celková spotreba (kWh)
- Aktuálny prúd (mA)
- Aktuálny výkon (W)
- Aktuálne napätie (V)
Zníženie nákladov vďaka inteligentným štatistikám
Zariadenie neustále zbiera a analyzuje údaje o vašej spotrebe, vďaka čomu dokáže odhaliť najväčších „žrútov“ energie. S podrobnými štatistikami môžete cielene upraviť spôsob využívania elektriny a dosiahnuť citeľné úspory. Cloudové úložisko zabezpečí, že sa k svojim historickým dátam dostanete kedykoľvek a môžete sledovať dlhodobé trendy.
- Uchovávanie historických dát v cloude.
- Prehľadná mobilná aplikácia ANTIK SmartHome APP.
- Možnosť zoskupovania zariadení podľa miestností alebo funkcií.
- Automatická identifikácia trendov spotreby.
Jednoduchá inštalácia a flexibilné použitie
Kompaktná konštrukcia merača a možnosť montáže na DIN lištu zaručujú rýchlu a nenáročnú inštaláciu. Pripojenie napájania sa vykonáva na svorky L (fáza) a N (nulový vodič). Meranie prúdu zabezpečuje externý prúdový transformátor, ktorý sa pripája na svorky 1 a 2 a nasadzuje na fázový vodič záťaže. Externý prúdový transformátor umožňuje bezpečné meranie bez potreby prerušovať vodiče, čo šetrí čas aj náklady.
- Montáž na DIN lištu 35 mm (EN 60715).
- Meranie prúdu cez externý transformátor.
- Pracovná teplota −10 °C až +60 °C.
- Kompatibilný s 2,4 GHz WiFi sieťou.
Kompletná kontrola a zdieľanie údajov
S ANTIK WiFi Smart Home Meter máte vždy k dispozícii presné údaje o spotrebe a môžete ich jednoducho zdieľať s ďalšími členmi domácnosti či kolegami. Vďaka integrácii do smart home systému môžete merač využiť aj na riadenie ďalších zariadení a vytváranie automatizačných scenárov, ktoré zvýšia komfort a efektivitu vašej domácnosti.
- Zdieľanie prístupu až pre 20 používateľov.
- Riadenie pripojených smart zariadení.
- Bezdrôtová komunikácia cez WiFi.
- Neustály prístup k dátam z mobilu.
Podpora obnoviteľných zdrojov a energetickej nezávislosti
WiFi Smart Home Meter ATK-SM3FA je ideálnou voľbou pre domácnosti a prevádzky, ktoré využívajú fotovoltiku alebo iné obnoviteľné zdroje energie. Vďaka funkcii obojsmerného merania presne zaznamenáva nielen energiu odobratú zo siete, ale aj energiu vyrobenú a dodanú späť do distribučnej sústavy. Poskytuje tak komplexný prehľad o pomere výroby a spotreby, čo je kľúčové pre efektívne riadenie vlastnej spotreby a znižovanie nákladov.
- Presné meranie energie spotrebovanej aj vyrobenej z obnoviteľných zdrojov.
- Plná kompatibilita s fotovoltickými a hybridnými energetickými systémami.
- Pomáha maximalizovať využitie vlastnej vyrobenej energie.
- Umožňuje presnú evidenciu pre fakturačné alebo dotačné účely.
Bezproblémová integrácia do smart domácnosti
ANTIK WiFi Smart Home Meter predstavuje viac než len merač spotreby – je plnohodnotným prvkom inteligentného ekosystému ANTIK SmartHome. Vďaka kompatibilite s ostatnými zariadeniami dokáže spolupracovať s osvetlením, vykurovaním, chladením či inými prvkami inteligentnej domácnosti. Na základe aktuálnych meraní možno vytvárať automatizačné scény, ktoré zvýšia komfort a zároveň znížia náklady.
- Prepojenie s ďalšími smart zariadeniami v systéme ANTIK SmartHome.
- Spúšťanie automatických akcií podľa aktuálnej spotreby energie.
- Možnosť nastaviť upozornenia pri prekročení zvolenej hodnoty odberu.
- Zvyšovanie efektivity domácnosti pomocou personalizovaných scenárov.
Obsah balenia a technické informácie
Vďaka jasnej schéme zapojenia je inštalácia jednoduchá, avšak z dôvodu bezpečnosti ju musí vykonať odborník s príslušným oprávnením.

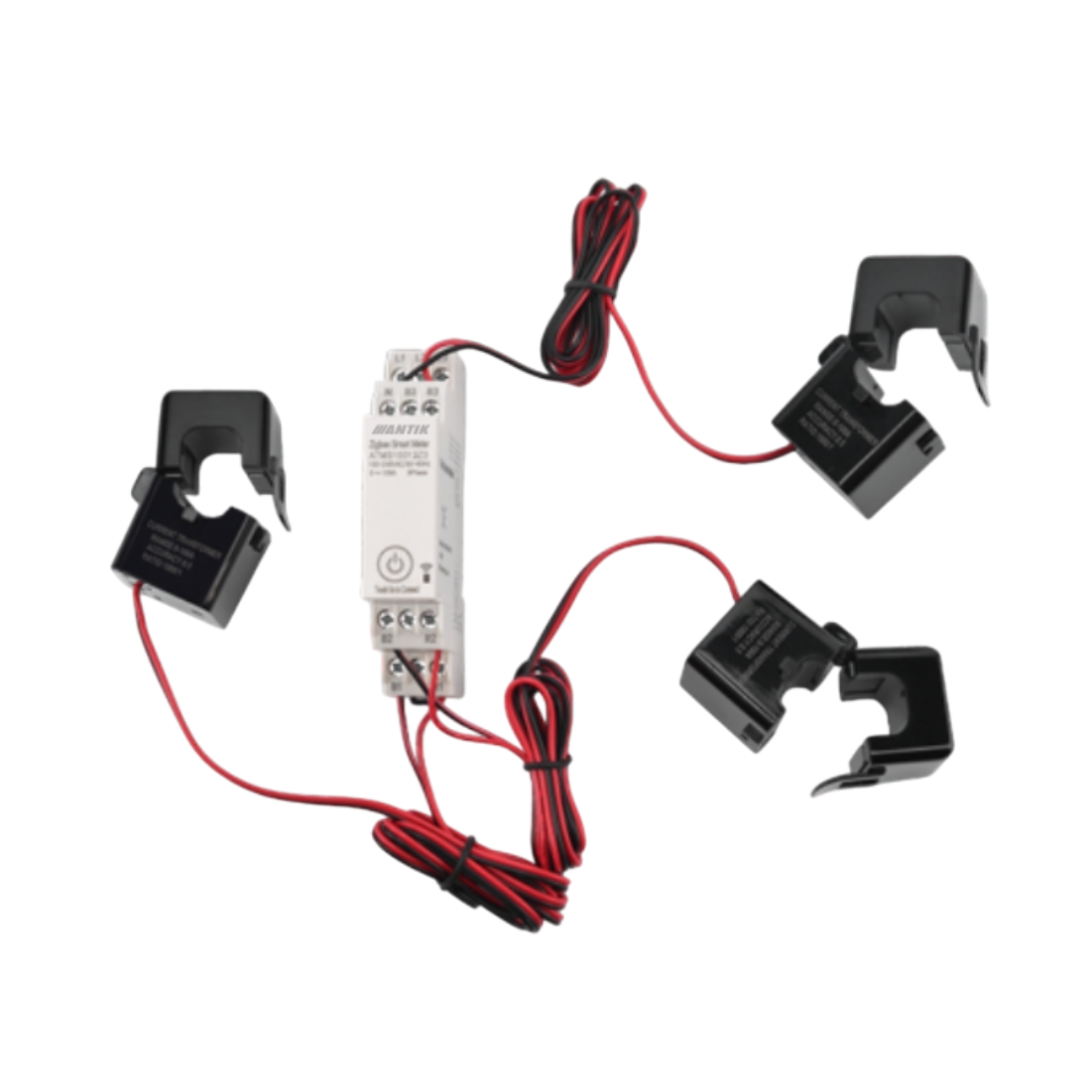

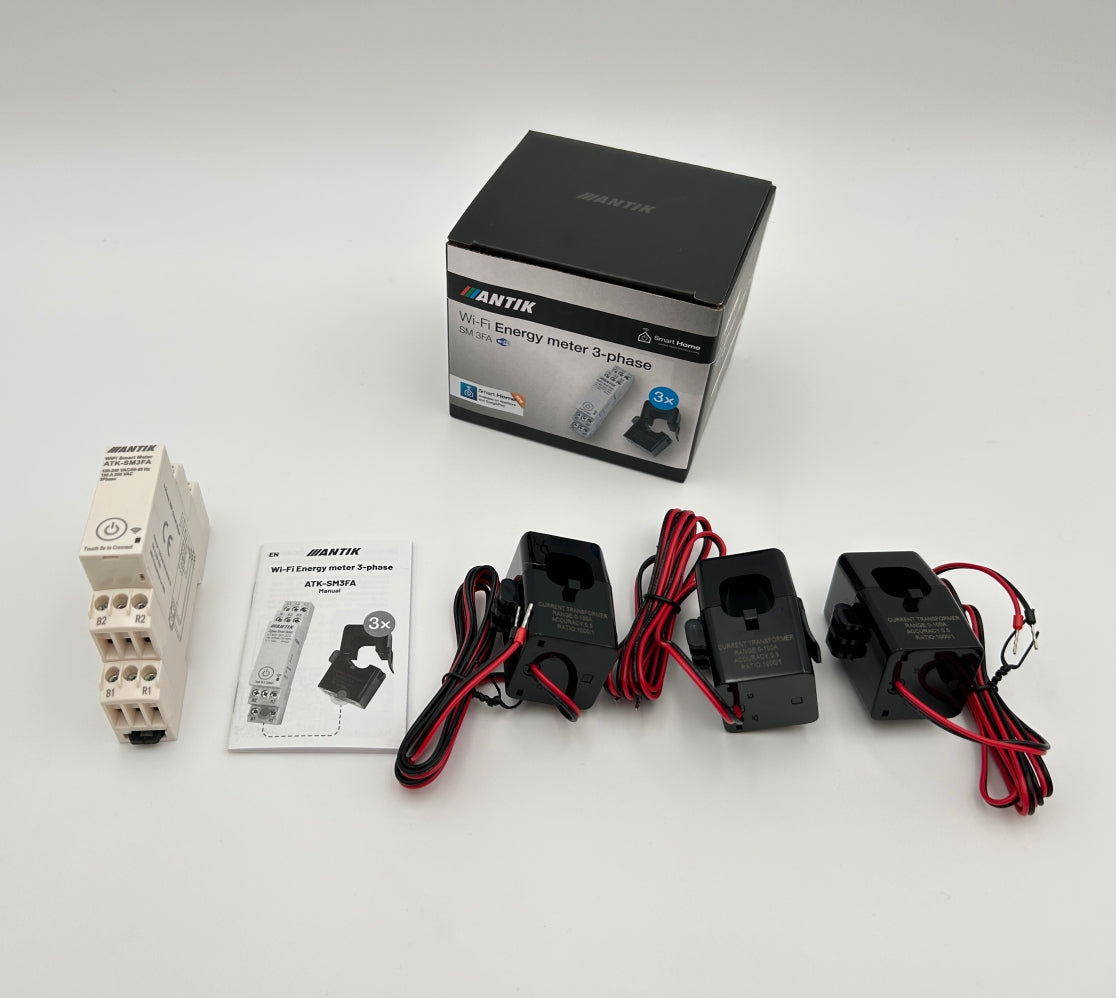

Obsah balenia:
- 1x ANTIK Wi-Fi 3-phase SmartMeter (hlavná jednotka)

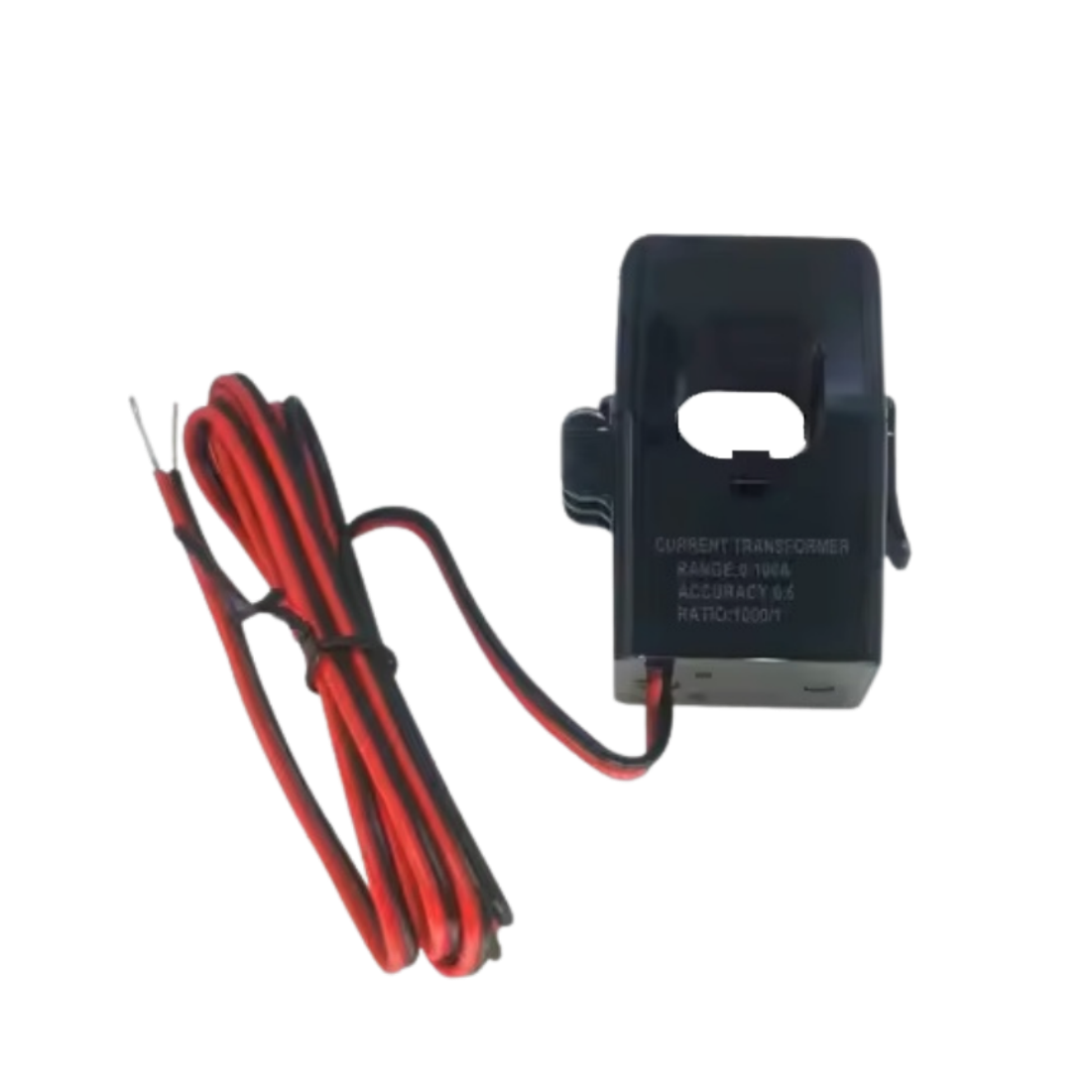

- 3x Magneticka cievka na pripojenie k 3-fazam
- 1x používateľská príručka
Technické informácie:
- Záruka: 2 roky
- Rozmery balenia: 100x85x70 mm
- Hmotnost: 362g
– Použitie: Určené výhradne na použitie v interiéri (IP20)
Pre viac podrobností si pozrite sprievodné video
Vkročte s nami do sveta Smart technológií, v ktorom si predstavíme smart produkty z oblasti domácnosti, bezpečnosti, komfortu, zdravia, kamerových systémov a mnohých ďalších sfér. Vyberte si z množstva inteligentných zariadení, ktoré spoľahlivo zabezpečia vašu domácnosť, firmu, garáž či chatu.
Stiahnite si aplikáciu ANTIK SmartHome®
S aplikáciou ANTIK SmartHome® jednoducho sledujete spotrebu elektrickej energie v trojfázovej sieti.
V aplikácii môžete:
- Monitorovať aktuálny odber prúdu (A), výkonu (kW) a napätia (V) v reálnom čase
- Zobraziť dennú, mesačnú alebo ročnú spotrebu prostredníctvom prehľadných grafov
- Sledovať celkovú spotrebovanú a dodanú energiu (forward a reverse) v kWh
- Kontrolovať efektívnosť spotreby cez účinník a optimalizovať pripojené zariadenia
- Získať upozornenia pri prekročení nastavenej spotreby alebo výkonu
Multi-column

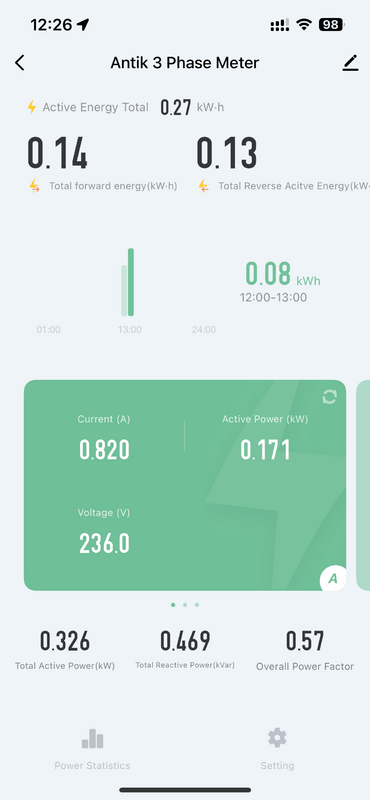

Hlavné meranie - Fáza A
Zobrazuje celkovú aktívnu spotrebu energie a špecifické merania pre fázu A, vrátane prúdu (A), aktívneho výkonu (kW) a napätia (V). V dolnej časti je aj súhrn celkového aktívneho a reaktívneho výkonu a celkového účinníka pre všetky fázy.
Hlavné meranie - Fáza B
Táto obrazovka zobrazuje rovnaké celkové údaje ako na prvej snímke, ale detailné merania sa týkajú fázy B. Vidíte aktuálne hodnoty prúdu, aktívneho výkonu a napätia pre túto konkrétnu fázu.

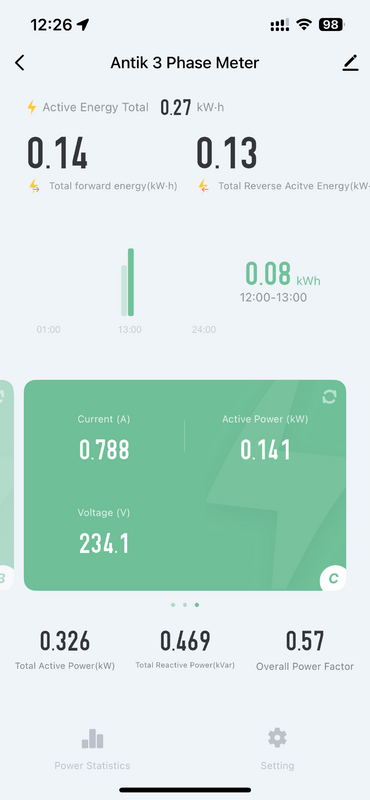

Hlavné meranie - Fáza C
Podobne ako predchádzajúce snímky, táto obrazovka zobrazuje hlavné merania pre fázu C, vrátane prúdu, aktívneho výkonu a napätia. Umožňuje tak sledovať spotrebu na každej fáze samostatne.

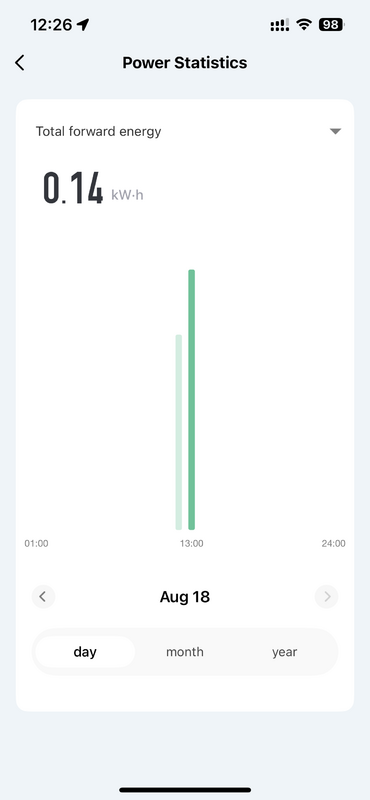

Štatistiky spotreby
Poskytuje prehľadnú štatistiku spotreby energie. Graficky zobrazuje denné, mesačné alebo ročné údaje o spotrebe. Je možné sledovať celkovú spotrebu "doprednej" energie (total forward energy).

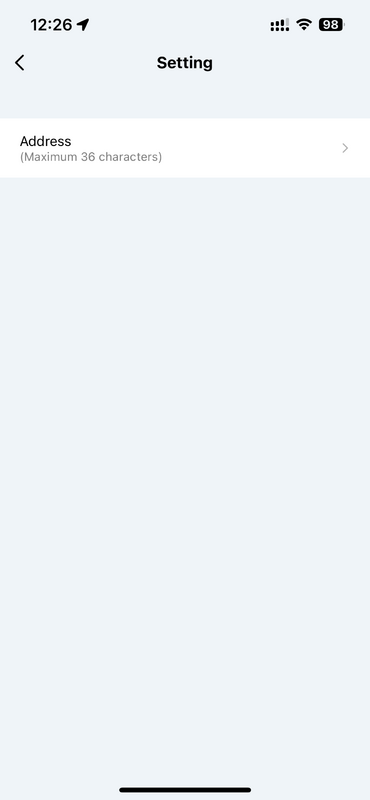

Nastavenia
Táto obrazovka je určená na konfiguráciu zariadenia. V konkrétnom prípade na snímke je viditeľná možnosť "Address" (Adresa), ktorá umožňuje používateľovi upraviť názov (adresu) trojfázového merača v rámci aplikácie Antik Smart Home, aby bolo jednoduchšie ho identifikovať.
Automatizácia a smart scény
Automatizácia je jednou z najsilnejších funkcií smart domácnosti. Umožňuje zariadeniam reagovať automaticky na základe konkrétnych vstupov – ako je pohyb, zmena teploty, čas alebo manuálny pokyn.
Jej najväčšou výhodou je schopnosť prepojiť viacero zariadení a vytvoriť medzi nimi inteligentné väzby. Vďaka automatizácii sa zo samostatných zariadení stáva prepojený ekosystém, ktorý funguje logicky a zvyšuje celkový komfort, bezpečnosť aj efektivitu domácnosti.
1. Manuálne spustenie
Scéna sa spustí na základe manuálneho stlačenia tlačidla v aplikácii alebo na fyzickom vypínači.
2. Pri zmene počasia
Automatizácia sa spustí pri zmene vonkajších podmienok (napr. teploty, vlhkosti, vetra).
3. Časový plán
Scéna sa spustí v konkrétny čas alebo podľa nastaveného opakovaného harmonogramu.
4. Keď sa zmení stav zariadenia *dôležité
Automatizácia sa spustí v reakcii na zmenu iného zariadenia – senzor pohybu, dverí, kamery či iného zariadenia.
📌 Parametre automatizácie dostupné pre tento produkt nájdete v tabuľke nižšie ↓
ANTIK Wi-Fi 3-fázový merač spotreby energie
Automatizácia vám umožňuje nastaviť pravidlá pre monitorovanie výkonu, spotreby a efektívnosti využívania elektrickej energie.
Automatizáciu možno nastaviť pomocou nasledujúcich parametrov:
| Parameter | Hodnota | Čo robí | Príklad v scéne |
|---|---|---|---|
| Celkový činný výkon (Total Active Power) | 0 – 26000 W | Meria a zobrazuje celkový činný výkon odoberaný zo siete. | Ak je Celkový činný výkon vyšší ako 20000 W, pošli notifikáciu. |
| Celková spotrebovaná energia (Active Energy Total) | kWh | Meria celkovú spotrebovanú elektrickú energiu. | Ak Celková spotrebovaná energia presiahne 100 kWh za mesiac, pošli mi hlásenie. |
| Celková reverzná činná energia (Total Reverse Active Energy) | kWh | Meria energiu, ktorá je dodávaná späť do siete (napríklad z fotovoltiky). | Keď je Celková reverzná činná energia väčšia ako 0 kWh, informuj ma o prebytku energie. |
| Celková forward energia (Total Forward Energy) | kWh | Meria energiu, ktorá je odobraná zo siete (typická spotreba). | Ak Celková forward energia stúpne nad hodnotu za deň, upozorni ma na možný problém. |
| Celkový účinník (Overall Power Factor) | -9.99 – 9.99 | Vyjadruje pomer medzi činným a zdanlivým výkonom. Čím bližšie k 1, tým je spotreba efektívnejšia. | Ak Celkový účinník klesne pod 0.9, pošli upozornenie na kontrolu pripojených zariadení. |
| Celkový jalový výkon (Total Reactive Power) | kVar | Meria a zobrazuje celkový jalový výkon, ktorý nekoná prácu. | Keď Celkový jalový výkon prekročí 5 kVar, skontroluj, či sú všetky spotrebiče v poriadku. |
Časté otázky: ANTIK Smart 1-fázový merač spotreby energie
Na čo slúži ANTIK Smart 1-fázový merač spotreby energie
ANTIK Smart 3-fázový merač poskytuje okamžitý a presný prehľad o spotrebe aj výrobe elektrickej energie vo vašej domácnosti alebo prevádzke. Vďaka obojsmernému meraniu dokáže zaznamenať energiu odobratú zo siete aj energiu dodanú späť, čo je ideálne pre domácnosti s fotovoltikou alebo inými obnoviteľnými zdrojmi.
V čom je rozdiel medzi 1-fázovým a 3-fázovým meračom?
1-fázový merač je určený pre bežné domácnosti alebo menšie inštalácie napájané 230 V, zatiaľ čo 3-fázový merač slúži pre väčšie odbery (rodinné domy, priemysel) a rozloženie záťaže na 3 fázy (400 V).
Aké veličiny dokáže merač zobraziť?
- Denná spotreba elektriny (kWh)
- Mesačná spotreba elektriny (kWh)
- Celková spotreba (kWh)
- Aktuálny prúd (mA)
- Aktuálny výkon (W)
- Aktuálne napätie (V)
Ako sa zariadenie inštaluje?
Merač má kompaktnú konštrukciu a montuje sa na DIN lištu (35 mm, EN 60715). Napájanie sa pripája na svorky L (fáza) a N (nulový vodič). Meranie prúdu zabezpečuje externý prúdový transformátor, ktorý sa pripája na svorky 1 a 2 a nasadzuje na fázový vodič záťaže – to umožňuje bezpečné meranie bez prerušovania vodičov. Zariadenie je kompatibilné s 2,4 GHz WiFi sieťou.
Aké sú rozmery merača?
- Výška: 90 mm
- Šírka: 18 mm
- Hĺbka: 65,5 mm
- Výška tela: 67,5 mm
- Výška montážnej časti: 45 mm
- Upevňovacia časť: 35,5 mm
- Odstup upevňovacieho zámku: 2,8 mm
