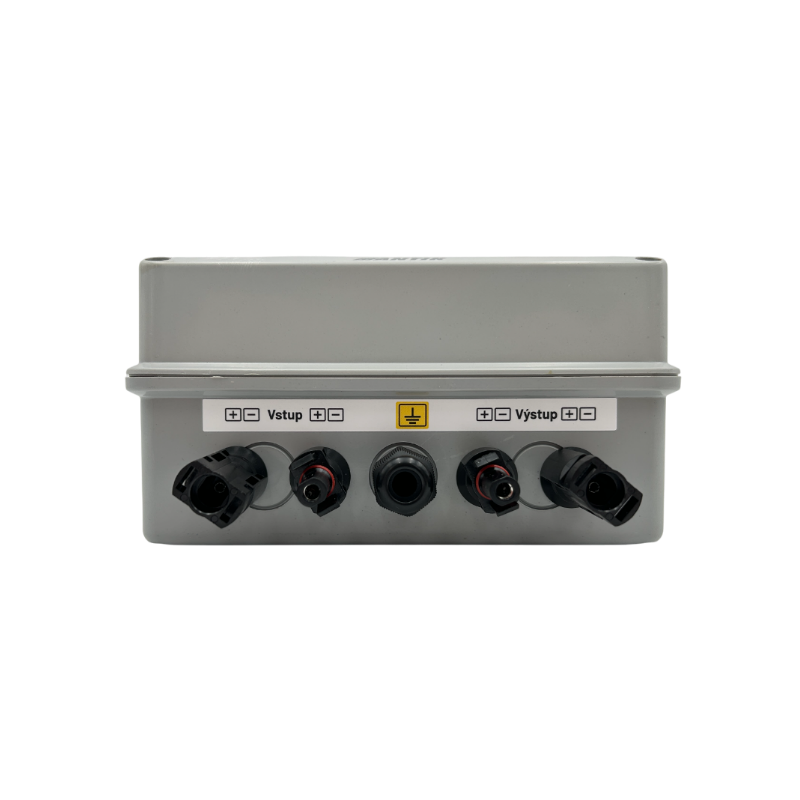

ANTIK DC Box Jednostringový ATK-DC01
Rozvodná skrinka ANTIK DC BOX 1 s prepäťovou ochranou 1000V pre 1 string FV panelov je spoľahlivým riešením pre domácnosti aj menšie podniky. Obsahuje poistku proti nadprúdu, ktorá chráni string pred skratom alebo preťažením, a prepäťovú ochranu typu T1/T2, ktorá účinne eliminuje účinky bleskových výbojov a prepäťových špičiek. Vďaka týmto prvkom poskytuje zariadenie vysokú mieru bezpečnosti a predlžuje životnosť FV systému.
Výrobca: ANTIK Technology
Počet FV reťazcov: 1
Počet zvodičov prepätia: 1
Zvodič prepätia: Phoenix T1/T2
Menovité napätie z vodiča prepätia: 600 V DC
Počet poistkových odpojovačov: 1
Typ poistky: valcová 10 x 38 mm
Maximálny prúd: 16 A
Krytie: IP65
Záruka: 5 rokov
Menovité izolačné napätie: 1 500V DC
Hmotnosť: 2,20 kg
Rozmery: 201 x 202 x 120 mm
Rozvodná skrinka ANTIK DC BOX 1 s prepäťovou ochranou 1000V na 1 string fotovoltických panelov predstavuje vynikajúcu voľbu pre rôznorodé aplikácie v malých a stredných podnikoch, ako aj pri domácich inštaláciách. Vďaka svojej vysokej odolnosti, pokročilým ochranným vlastnostiam a inštalačnej flexibilite poskytuje spoľahlivé a efektívne riešenie pre široké spektrum použití, čím zabezpečuje maximálnu bezpečnosť a výkon fotovoltických systémov.
Prvou významnou vlastnosťou je prepäťová ochrana 1000V. Táto ochrana je zabezpečená zvodičmi prepätia typov 1 a 2, ktoré chránia fotovoltické systémy pred škodlivými účinkami prepätia, vrátane priamych a nepriamych úderov blesku. Týmto sa výrazne zvyšuje bezpečnosť a životnosť fotovoltických inštalácií, čo garantuje ich spoľahlivú a efektívnu prevádzku.
Jednou z kľúčových vlastností rozvodnej skrinky ANTIK DC je jej ochranná trieda IP65. Tento vysoký stupeň ochrany zabezpečuje vynikajúcu odolnosť proti prachu a vode, čím umožňuje použitie skrinky v rôznych prevádzkových prostrediach. Vďaka tejto vlastnosti sa výrazne zvyšuje flexibilita jej nasadenia, pretože spoľahlivo chráni elektronické komponenty v náročných podmienkach, či už v interiérových, alebo exteriérových aplikáciách.
ANTIK DC box jednostringový ATK-DC01: .PDF môžete stiahnuť TU
Prepäťová ochrana T1/T2 pre fotovoltické systémy
ANTIK DC jednostringový box poskytuje spoľahlivú ochranu pre jeden string fotovoltických panelov pri menovitom napätí až 1000 V DC, čím zaručuje ich dlhodobú a stabilnú prevádzku. Vstavaná prepäťová ochrana typu T1/T2 účinne eliminujú riziko poškodenia spôsobeného prepätiami z priamych i nepriamych úderov blesku alebo zo spínacích špičiek. Robustná konštrukcia a kvalitné elektroinštalačné prvky znižujú riziko výpadkov a nákladných opráv, zatiaľ čo optimalizovaná vnútorná architektúra zabezpečuje spoľahlivý tok energie do striedača.
Kľúčové výhody:
- Prepäťová ochrana T1/T2 – spoľahlivá ochrana proti bleskovým výbojom aj spínacím prepätiam.
- Maximálna bezpečnosť systému – minimalizuje riziko požiaru, skratu a poškodenia FV komponentov.
- Robustná a odolná konštrukcia – vhodná aj pre náročné vonkajšie podmienky a dlhodobú prevádzku.
Spoľahlivá prepäťová ochrana a vysoká izolačná rezerva
Vnútorné zapojenie ANTIK DC BOX 1 je vybavené prepäťovou ochranou a kvalitnými elektroinštalačnými prvkami, ktoré zaručujú stabilnú a bezpečnú prevádzku po celé roky. Menovité izolačné napätie až 400V AC a 1500V DC poskytuje rezervu aj pre náročnejšie inštalácie a znižuje riziko výpadkov alebo poškodenia. To robí z tohto zariadenia ideálne riešenie pre domácnosti aj menšie komerčné projekty.
Parametre ochrany:
- Počet PV stringov: 1
- Počet prepäťových ochrán: 1
- Menovité izolačné napätie: 400V AC, 1500V DC

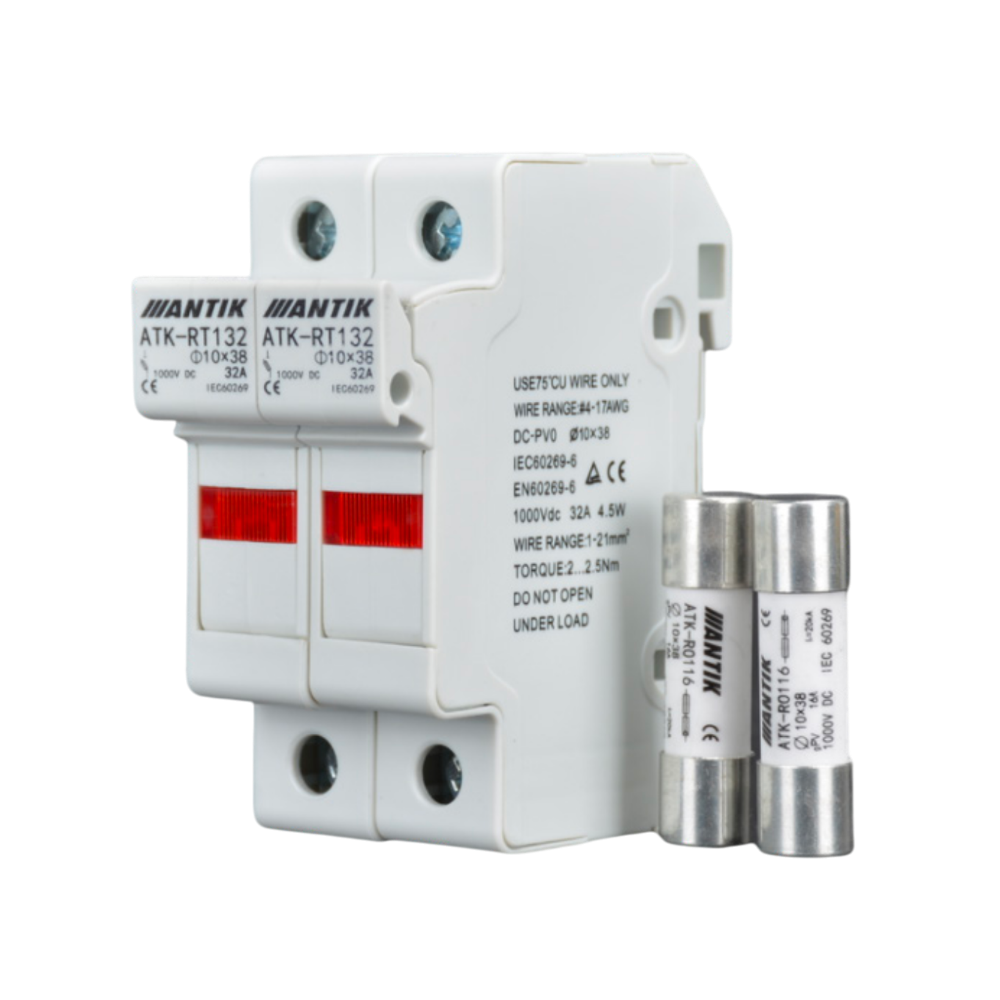

DC poistkový holder na ochranu proti nadprúdu
Poistkový holder ATK-RT132 je určený pre obvody s poistkami s menovitým jednosmerným napätím až do 1 000 V a menovitým prúdom 16 A. Používajú sa v sériovo-paralelnom zapojení s fotovoltickými panelmi a batériami. Poskytujú ochranu proti skratu v nabíjacích meničoch a zároveň chránia fotovoltické elektrárne, kombinované invertorové a usmerňovacie systémy pred skratom.
Poistky umožňujú rýchlu ochranu proti nárazovému, resp. skratovému prúdu vo fotovoltických systémoch s menovitou prúdovou prieraznou schopnosťou až 33 kA. Produkt spĺňa národný štandard GB/T13539.6 a medzinárodný štandard IEC60269-6.

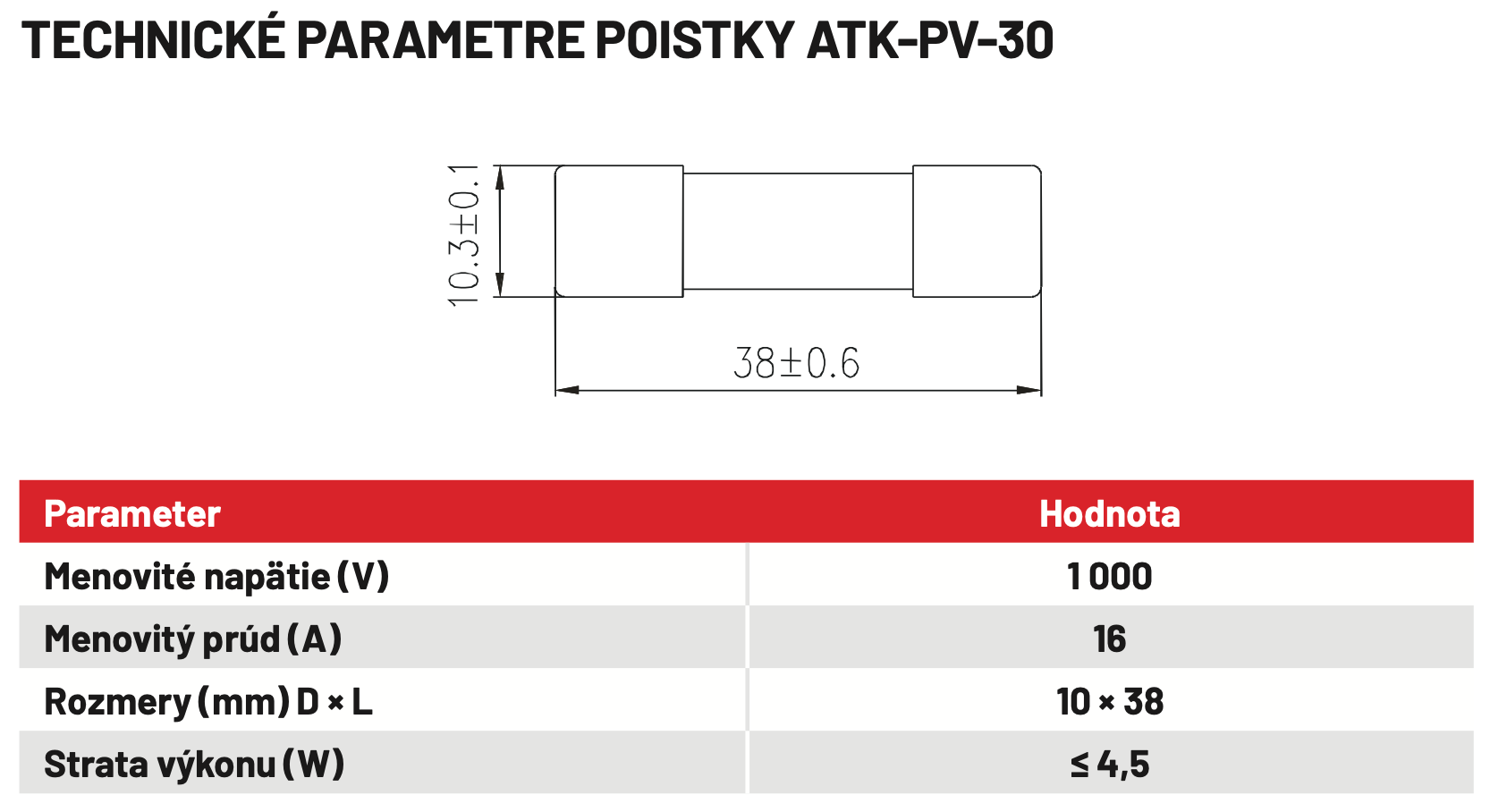

Poistka (nadprúdová ochrana)
Poistková vložka je vyrobená zo strieborného pásika s variabilným prierezom, ktorý zaručuje presné a spoľahlivé prerušenie prúdu pri prekročení menovitej hodnoty. Tento pásik je uložený v poistkovom puzdre z vysokopevnostného materiálu, odolného voči mechanickému namáhaniu aj tepelným vplyvom.
Puzdro je naplnené chemicky spracovaným vysokopuritným kremičitým pieskom, ktorý v kombinácii so špeciálnymi chemickými látkami účinne tlmí elektrický oblúk vznikajúci pri rozpojení obvodu. Konce poistky sú bodovo zvárané a pevne spojené s kontaktmi, čo zaisťuje dlhodobú stabilitu, nízky prechodový odpor a bezpečnú prevádzku aj pri náročných podmienkach fotovoltických inštalácií.
Prepäťová ochrana T1+T2
Prepäťová ochrana ATK-SPDE40 je určená pre jednosmerné fotovoltické systémy s menovitým pracovným napätím 550 V DC. Zariadenie spoľahlivo chráni FV panely, meniče a ďalšie komponenty pred impulznými prepätiami spôsobenými bleskovými výbojmi alebo spínacími špičkami.
- Trieda T1 zabezpečuje odolnosť voči priamym alebo blízkym úderom blesku s veľmi vysokou energiou
- Trieda T2 chráni systém pred častejšími spínacími prepätiami a vzdialenými výbojmi.
- V kombinácii poskytujú komplexnú a dlhodobú ochranu pre celý FV systém.
Vyznačuje sa vysokou vybíjacou kapacitou až 40 kA (8/20 μs), krátkym časom odozvy 25 ns a nízkou úrovňou ochrany len 1,8 kV. Vďaka širokému rozsahu pracovných teplôt od –40 °C do +85 °C je vhodná na dlhodobú a spoľahlivú prevádzku aj v náročných podmienkach.
Odolný dizajn pre exteriér, rýchla a úsporná inštalácia
Vďaka robustnej konštrukcii a triede krytia IP65 je zariadenie chránené proti prachu, vlhkosti a striekajúcej vode, čo umožňuje jeho použitie aj v náročných exteriérových podmienkach. Kompaktné rozmery uľahčujú inštaláciu v stiesnených priestoroch, pričom nízka hmotnosť zjednodušuje manipuláciu. ANTIK DC BOX 1 je navrhnutý pre rýchlu a jednoduchú montáž, čo šetrí čas aj náklady na inštaláciu.
Technické parametre:
- Rozmery: 201 × 202 × 120 mm
- Hmotnosť: 2,2 kg
- Trieda ochrany: IP65

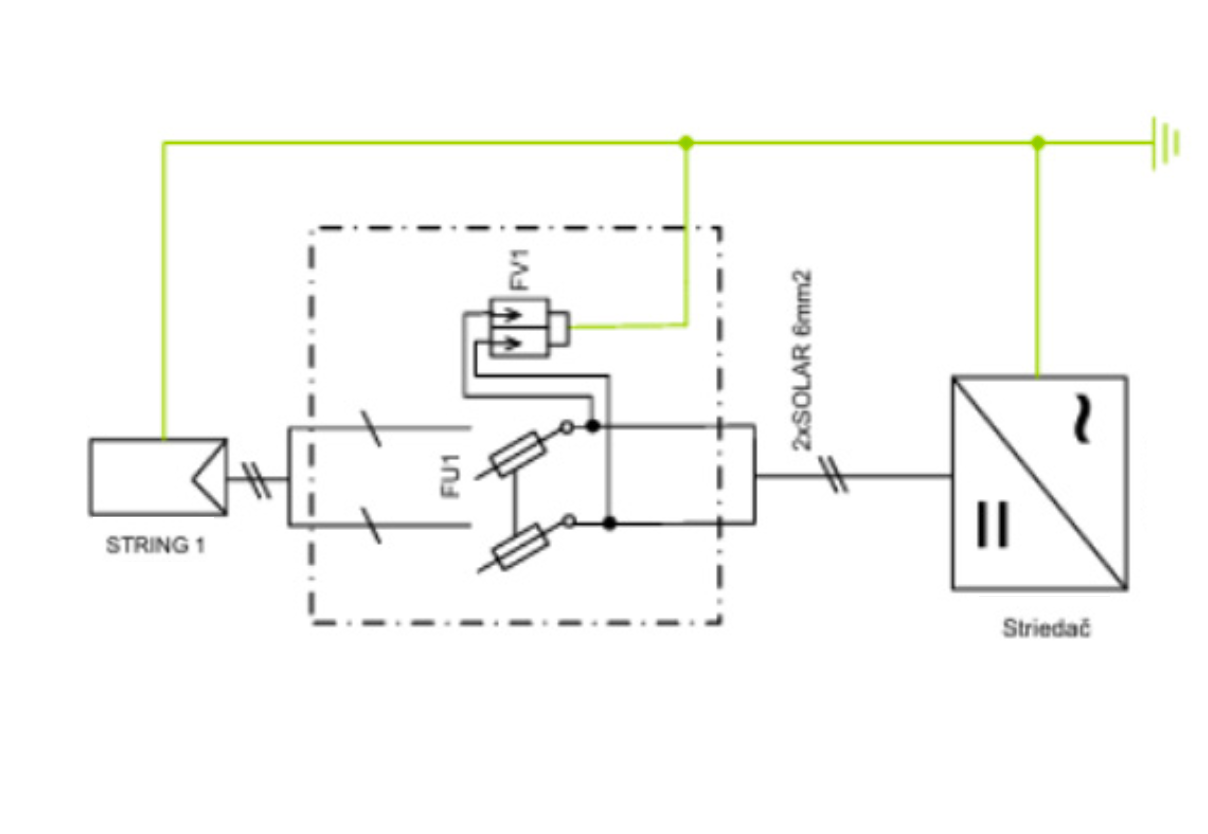

Jednopólová schéma zapojenia DC boxu
Jednopólová schéma zobrazuje zapojenie jedného FV stringu cez poistku (nadprúdová ochrana) a prepäťovú ochranu (SPD) do striedača. Poistka chráni systém pred nadmerným prúdom alebo skratom, zatiaľ čo SPD odvádza nebezpečné prepätia do zeme. Výsledkom je bezpečný a spoľahlivý prenos energie z panelov do meniča.
Časté otázky: ANTIK DC Box Jednostringový ATK-DC01
Na čo slúži ANTIK DC BOX 1?
ANTIK DC BOX 1 chráni jeden FV string (do 1000V) pred prepätiami spôsobenými bleskom alebo spínacími špičkami. Zabraňuje poškodeniu FV panelov, meniča a ďalších komponentov.
Aký typ prepäťovej ochrany obsahuje?
Je vybavený prepäťovou ochranou typu T1/T2, ktorá zabezpečuje ochranu pred priamymi aj nepriamymi účinkami blesku a pred prepätiami zo siete.
Je vhodný len pre jednosmerné zapojenia?
Áno, ANTIK DC BOX 1 je určený na DC stranu fotovoltického systému – konkrétne pre pripojenie medzi FV panelmi a meničom.
Koľko stringov dokáže chrániť?
Tento model je jednostringový, čo znamená, že chráni jeden samostatný FV string.
Vyžaduje si údržbu?
Prepäťová ochrana môže po silnom zásahu blesku vyžadovať výmenu modulu. Odporúča sa pravidelná vizuálna kontrola a test funkčnosti podľa odporúčaní výrobcu.
