ANTIK Tepelné Čerpadlo Monoblok 7kW CLASSIC
- Typ: Monoblok s DC invertorovým obehovým čerpadlom
- Chladivo: R32 Menovitý tepelný výkon (pri 35 °C): 7,0 kW SCOP (35 °C): 4,7 – energetická trieda A+++
- Menovitý tepelný výkon (pri 55 °C): 8,46 kW
- SCOP (55 °C): 3,35 – energetická trieda A++
- Hlučnosť: 45 dB(A) pri 1 m (35 °C) / 49 dB(A) pri 1 m (55 °C)
- Vykurovanie (A7/W35): 4,40 – 13,00 kW
- Príkon vykurovania: 0,95 – 3,12 kW
- COP rozsah: 4,17 – 4,63
- Chladenie (A35/W12): 2,80 – 8,20 kW
- Príkon chladenia: 0,90 – 3,41 kW EER rozsah: 2,40 – 3,11
- Ohrev TÚV (A7/W55): 3,52 – 10,50 kW
- Príkon ohrevu TÚV: 0,93 – 3,49 kW
- COP ohrevu TÚV: 8,94
- Prevádzková teplota okolia: –30 až +43 °C
- Teplota vykurovacej vody: 15 až 55 °C
- Teplota TÚV: 28 až 55 °C
- Teplota chladiacej vody: 7 až 30 °C
- Napájanie: 230 V / 50 Hz
- Priemer potrubia: DN25
- Rozmery (Š × H × V): 1100 × 475 × 960 mm
- Hmotnosť: 115 kg
Tepelné čerpadlo na princípe kompresie a expanzie chladiva odoberá teplo z okolitého prostredia a odovzdáva ho obiehajúcej vode v systéme. Nespotrebúva teda elektrickú energiu priamo na ohrev vody ale používa ju iba na chod kompresora a obehového čerpadla, samotné teplo je odobrané doslova zo vzduchu, vďaka tomu je možné pri spotrebe 1kW elektriny vyrobiť až 4kW tepla.
Vnútorná jednotka monoblokového tepelného čerpadla obsahuje:
✅trojcestný ventil na prepínanie kúrenie / ohrev TÚV
✅doplňujúci elektrický prietokový ohrev 3kW
✅expanznú nádobu
✅elektroinštalačné komponenty pre pripojenie vonkajšej jednotky
Tepelné čerpadlo ANTIK ponúka inteligentné ovládanie, vysokú účinnosť a tichú prevádzku, vďaka čomu je ideálnym riešením pre moderné domácnosti.
- Nízka hlučnosť (43 dB) – zvuková izolácia a biomimetický ventilátor minimalizujú hluk
- Kvalitné komponenty – DC invertorový kompresor, bezkefový motor a tlmiče vibrácií
- 5-palcový dotykový panel – jednoduché ovládanie s podporou 15 jazykov
- ANTIK Smart Home APP – vzdialené ovládanie, monitorovanie spotreby a diagnostika
- ⇩
Tepelné čerpadlo vzduch - voda
Tepelné čerpadlo ANTIK Monoblok 7 kW Classic pracuje na princípe kompresie a expanzie chladiva R32, pri ktorom odoberá teplo z okolitého vzduchu a odovzdáva ho vode v systéme vykurovania alebo prípravy teplej vody. Elektrickú energiu nespotrebúva priamo na ohrev vody – využíva ju len na pohon kompresora a integrovaného obehového čerpadla.
Vďaka vysokej účinnosti dokáže z každého 1 kW spotrebovanej elektrickej energie vyrobiť až 4,7 kW tepla (SCOP pri 35 °C), čo výrazne znižuje prevádzkové náklady. Tento proces je ekologický, tichý (45 dB pri 35 °C) a spoľahlivý aj pri nízkych vonkajších teplotách do –30 °C, čo robí tepelné čerpadlo ideálnym riešením pre rodinné domy, nízkoenergetické stavby a menšie komerčné objekty.
Vnútorná jednotka
Vnútorná časť monoblokového tepelného čerpadla ANTIK 7 kW Classic je navrhnutá pre pohodlnú, efektívnu a spoľahlivú prevádzku celého systému. Obsahuje všetky dôležité prvky potrebné na riadenie prevádzky, prepínanie medzi režimami, udržiavanie optimálneho tlaku a zabezpečenie ohrevu vody aj pri nízkych vonkajších teplotách. Integrovaná výbava znižuje potrebu dokupovania externých komponentov a umožňuje rýchlu, jednoduchú inštaláciu.
Technické vybavenie vnútornej jednotky:
- Trojcestný ventil – umožňuje automatické prepínanie medzi vykurovaním a ohrevom TÚV.
- Doplnkový elektrický prietokový ohrev 3 kW – zabezpečuje rýchle dohriatie vody pri extrémne nízkych teplotách alebo zvýšenom odbere.
- Expanzná nádoba – vyrovnáva tlak v systéme a chráni pred jeho výkyvmi.
- Elektroinštalačné komponenty – pripravené na okamžité pripojenie k vonkajšej jednotke.
Inteligentné ovládanie a vysoká účinnosť pre moderné domácnosti
Tepelné čerpadlo ANTIK Monoblok je navrhnuté pre maximálny komfort, energetickú úsporu a tichú prevádzku. Spoľahlivá technológia, kvalitné komponenty a možnosť diaľkového riadenia robia z tohto zariadenia ideálne riešenie pre vykurovanie a ohrev vody v moderných domoch.
Hlavné vlastnosti:
- Hlavné vlastnosti: Nízka hlučnosť (43 dB) – zvuková izolácia a biomimetický ventilátor zabezpečujú mimoriadne tichú prevádzku.
- Kvalitné komponenty – DC invertorový kompresor, bezkefový motor a účinné tlmiče vibrácií pre dlhú životnosť.
- 5" dotykový panel – intuitívne ovládanie s podporou 15 jazykov.
- ANTIK Smart Home APP – vzdialené ovládanie, monitoring spotreby a inteligentná diagnostika.
Energetická účinnosť tepelného čerpadla
Tepelné čerpadlo ANTIK Monoblok 7 kW Classic dosahuje vysokú energetickú efektivitu s triedou A+++ pri teplote vody 35 °C a A++ pri teplote 55 °C podľa európskych štandardov (811/2013, 2019). Táto kombinácia zaručuje úspornú prevádzku, nižšie náklady na energie a minimálnu uhlíkovú stopu.
Vďaka modernému invertorovému riadeniu a optimalizovanému prenosu tepla poskytuje stabilný výkon aj pri nízkych vonkajších teplotách. Je ideálnou voľbou pre domácnosti, ktoré hľadajú spoľahlivý, ekologický a dlhodobo úsporný zdroj vykurovania a prípravy teplej vody.
Schéma zapojenia
Schéma zapojenia tepelného čerpadla vzduch-voda zobrazuje prepojenie jednotlivých komponentov systému, ako sú samotné čerpadlo, obehové čerpadlá, zásobník teplej vody, expanzná nádoba a riadiaca jednotka.
Integrácia tepelného čerpadla, fotovoltiky a e-mobility
V prípade, že si zvolíte kombináciu tepelného čerpadla s fotovoltikou, celý systém nakonfigurujeme tak, aby sa dosiahlo maximálne využitie vyrobenej solárnej energie pri zachovaní stabilného tepelného komfortu vo vašej domácnosti. Inteligentné riadenie zabezpečí, že energia z fotovoltiky sa prednostne použije na chod tepelného čerpadla, ohrev vody či ďalšie spotrebiče. V jedinej aplikácii budete mať nepretržitý prehľad o prevádzke tepelného čerpadla, výrobe a spotrebe elektriny, nabíjaní elektromobilu aj spotrebe domácnosti.
Systém zároveň umožňuje rozšírenie a prepojenie s ďalšími prvkami smart domácnosti, čím získate plnú kontrolu nad energiou aj komfortom.
Stiahnite si aplikáciu ANTIK SmartHome®
S ANTIK SmartHome® aplikáciou máte svoje tepelné čerpadlo vždy pod kontrolou – nech ste kdekoľvek. Sledujte teploty, nastavte režim prevádzky, upravte teploty vody alebo dolaďte pokročilé parametre priamo z mobilu.
- Výber pracovného režimu čerpadla -TÚV, vykurovanie, chladenie, kombinované režimy
- Nastavenie cieľovej teploty vody - TÚV, chladenie, vykurovanie — plynule nastaviteľné
- Ovládanie režimu výkonu čerpadla - Inteligentný, výkonný, tichý
- Časové harmonogramy prevádzky čerpadla - automatické spúšťanie podľa času
Hlavná obrazovka a prehľad
Úvodný panel poskytuje okamžitý prehľad o aktuálnom stave tepelného čerpadla a jeho základných parametroch.
- Aktuálna teplota vykurovacej vody – zobrazenie výstupnej teploty vody z čerpadla.
- Teplota vody na vstupe a v zásobníku – porovnanie s vonkajšou teplotou.
- Prevádzkový a pracovný režim – aktuálne nastavenia funkcie zariadenia.
- Rýchly prístup k funkciám – zapnutie/vypnutie, zmena režimu, parametre, nastavenia.
Tento prehľad umožňuje rýchlo skontrolovať prevádzku systému a upraviť nastavenia podľa potreby.
Režimy čerpadla
Ponuka režimov umožňuje prispôsobiť chod tepelného čerpadla aktuálnym požiadavkám na ohrev, vykurovanie alebo chladenie.
- TÚV – ohrev teplej úžitkovej vody. Vykurovanie – prevádzka pre ohrev vykurovacieho systému.
- Chladenie – aktívne znižovanie teploty v interiéri.
- TÚV + Vykurovanie – kombinovaná prevádzka oboch funkcií.
- TÚV + Chladenie – ohrev vody a chladenie interiéru súčasne.
Rýchly výber režimu zabezpečuje optimálny komfort a energetickú efektivitu podľa aktuálnej sezóny.
Teploty vody
Sekcia pre detailné nastavenie cieľových teplôt v jednotlivých režimoch prevádzky.
- Cieľová teplota TÚV – nastaviteľný rozsah od 28 °C do 60 °C.
- Cieľová teplota chladenia – možnosť regulácie medzi 7 °C a 30 °C.
- Cieľová teplota ohrevu – nastavenie vykurovacej vody v rozsahu 15 °C až 55 °C.
- Dodatočné parametre – rozdiely teplôt a kompenzácie pre stabilitu výkonu.
Presné nastavenie teplôt umožňuje optimalizovať spotrebu energie a dosiahnuť požadovaný komfort.
Nastavenia
Pokročilé nastavenia systému pre presné riadenie prevádzky a reakcie čerpadla na zmeny podmienok.
- Automatické nastavenie cieľovej teploty vykurovania – dynamická úprava podľa vonkajšej teploty.
- Kompenzačné nastavenia – bod a koeficient pre vyrovnanie teplotných rozdielov.
- Prevádzková frekvencia – voľba medzi štandardnou a zníženou po dosiahnutí cieľa.
- Riadenie doplnkových funkcií – zapnutie elektroohrevu, teplotné podmienky spustenia, stav čerpadla po dosiahnutí teploty.
Tieto parametre umožňujú presne nastaviť činnosť zariadenia pre maximálnu účinnosť a životnosť systému.
Parametre
Táto obrazovka aplikácie poskytuje detailný prehľad o prevádzkových parametroch chladiaceho okruhu a kľúčových hodnotách, ktoré ovplyvňujú výkon a efektivitu zariadenia.
- Teploty vody a chladiva – zobrazuje hodnoty na vratnom a výstupnom potrubí, v zásobníku TÚV, za a pred kompresorom.
- Stav expanzných ventilov – otváranie hlavného a pomocného EEV v reálnom čase.
- Kompresor – meranie prúdu a aktuálnej prevádzkovej frekvencie.
- Chladič a výmenníky – sledovanie teploty chladiacej špirály a chladiča.
- Napájanie – hodnota napätia na DC zbernici.
- A ďalšie – rýchlosť prúdenia vzduchu ventilátorov, teplota chladiča či detailné hodnoty napájania.

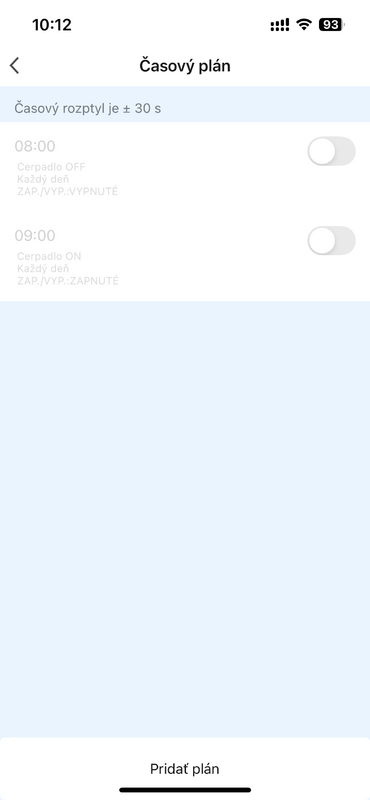

Časový plán
Táto obrazovka umožňuje používateľovi nastaviť automatické časové plány pre zapnutie a vypnutie čerpadla podľa denného režimu. Vďaka funkcii časového rozptylu ±30 sekúnd sa zabezpečí, že viaceré čerpadlá sa nespustia presne v rovnakom okamihu, čo minimalizuje riziko preťaženia siete a zvyšuje stabilitu systému.
- Plánované vypnutie čerpadla – napríklad každý deň o 08:00.
- Plánované zapnutie čerpadla – napríklad každý deň o 09:00.
- Časový rozptyl ±30 sekúnd – zabraňuje simultánnemu spusteniu viacerých zariadení.
- Jednoduché pridanie plánu – pomocou funkcie
Pridať plán možno nastaviť ďalšie časové úlohy. Používateľ tak získava presnú kontrolu nad prevádzkou čerpadla bez potreby manuálneho zásahu.
Automatizácia a smart scény
Automatizácia je jednou z najsilnejších funkcií smart domácnosti. Umožňuje zariadeniam reagovať automaticky na základe konkrétnych vstupov – ako je pohyb, zmena teploty, čas alebo manuálny pokyn.
Jej najväčšou výhodou je schopnosť prepojiť viacero zariadení a vytvoriť medzi nimi inteligentné väzby. Vďaka automatizácii sa zo samostatných zariadení stáva prepojený ekosystém, ktorý funguje logicky a zvyšuje celkový komfort, bezpečnosť aj efektivitu domácnosti.
1. Manuálne spustenie
Scéna sa spustí na základe manuálneho stlačenia tlačidla v aplikácii alebo na fyzickom vypínači.
2. Pri zmene počasia
Automatizácia sa spustí pri zmene vonkajších podmienok (napr. teploty, vlhkosti, vetra).
3. Časový plán
Scéna sa spustí v konkrétny čas alebo podľa nastaveného opakovaného harmonogramu.
4. Keď sa zmení stav zariadenia *dôležité
Automatizácia sa spustí v reakcii na zmenu iného zariadenia – senzor pohybu, dverí, kamery či iného zariadenia.
📌 Parametre automatizácie pre tento produkt nájdete v tabuľke nižšie ↓
Automatizácia pre ANTIK Tepelné Čerpadlo Monoblok 7kW CLASSIC
Automatizácia umožňuje detailné riadenie prevádzky tepelného čerpadla podľa potrieb domácnosti. Všetky parametre možno jednoducho sledovať a nastavovať priamo v aplikácii.
Automatizáciu možno nastaviť pomocou nasledujúcich parametrov:
| Parameter | Hodnota | Popis |
|---|---|---|
| Zap/Vyp | Zapnuté, Vypnuté | Zapína a vypína tepelné čerpadlo. |
| Prevádzkový režim | Inteligentný, Výkonný, Tichý | Určuje režim prevádzky na základe efektivity, výkonu a hlučnosti. |
| Pracovný režim | TÚV, Vykurovanie, Chladenie, TÚV+Vykurovanie, TÚV+Chladenie | Nastavuje funkciu, ktorú má tepelné čerpadlo vykonávať. |
| Chybové stavy | Rôzne chybové stavy | Zobrazuje chybové kódy a upozornenia. |
| Teplota vody na vratnom potrubí | -30-99 °C | Zobrazuje teplotu vody vracajúcej sa do tepelného čerpadla. |
| Teplota vykurovacej vody na výstupe | -30-99 °C | Zobrazuje teplotu vody, ktorá opúšťa tepelné čerpadlo do vykurovacieho systému. |
| Vonkajšia teplota | -30-99 °C | Merá aktuálnu vonkajšiu teplotu. |
| Teplota chladiva za kompresorom | 0-125 °C | Zobrazuje teplotu chladiva na výstupe z kompresora. |
| Teplota chladiva pred kompresorom | -30-99 °C | Zobrazuje teplotu chladiva na vstupe do kompresora. |
| Teplota odparovacieho potrubia | -30-99 °C | Zobrazuje teplotu v odparovacej špirále. |
| Teplota chladiacej špirály | -30-99 °C | Zobrazuje teplotu chladiacej špirály. |
| Teplota v zásobníku TÚV | -30-99 °C | Zobrazuje teplotu vody v zásobníku na teplú úžitkovú vodu. |
| Otvorenie hlavného EEV | 0-500 P | Zobrazuje stupeň otvorenia hlavného elektronického expanzného ventilu. |
| Otvorenie pomocného expanzného ventilu | 0-500 P | Zobrazuje stupeň otvorenia pomocného expanzného ventilu. |
| Prúd kompresora | 0-65 A | Merá aktuálny elektrický prúd kompresora. |
| Teplota chladiča | -99-150 °C | Zobrazuje teplotu chladiča. |
| Hodnota napätia na DC zbernici | 0-999 V | Zobrazuje hodnotu napätia na DC zbernici. |
| Aktuálna frekvencia kompresora | 0-500 Hz | Zobrazuje aktuálnu prevádzkovú frekvenciu kompresora. |
| Rýchlosť prúdenia vzduchu ventilátor 1 | 0-1500 | Zobrazuje rýchlosť otáčok prvého ventilátora. |
| Teplotný rozdiel pre vykurovanie/chladenie | 2-18 °C | Nastavuje teplotný rozdiel medzi teplotou vratnej a cieľovej vody. |
| Rozdiel teplot vratnej a cieľovej vody TÚV | 2-18 °C | Nastavuje teplotný rozdiel pre ohrev TÚV. |
| Cieľová teplota TÚV | 28-60 °C | Nastavuje požadovanú teplotu teplej úžitkovej vody. |
| Cieľová teplota chladenia | 7-30 °C | Nastavuje požadovanú teplotu pre režim chladenia. |
| Cieľová teplota ohrevu | 15-55 °C | Nastavuje požadovanú teplotu pre režim vykurovania. |
| Kompenzácia teploty TÚV | -5-15 °C | Umožňuje jemné doladenie teploty TÚV. |
| Automatické nastavenie cieľovej teploty | Povoliť, Zakázať | Určuje, či sa cieľová teplota má automaticky prispôsobovať. |
| Kompenzácia teplotného bodu vykurovania (vonkajšia teplota) | 0-40 °C | Nastavuje, o koľko sa má cieľová teplota zvýšiť pri poklese vonkajšej teploty. |
| Kompenzačný koeficient cieľovej teploty | 1-30 | Nastavuje koeficient pre automatické prispôsobenie teploty. |
| Frekvencia po dosiahnutí cieľovej teploty | Znížená, Stála | Nastavuje, či sa má frekvencia kompresora znížiť alebo zostať konštantná. |
| Vonkajšia teplota pre spustenie pomocného ohrevu potrubia | -20-20 °C | Určuje vonkajšiu teplotu, pri ktorej sa aktivuje pomocný ohrev. |
| Čas do zapnutia elektroohrievača TÚV | 0-60 min. | Nastavuje časové oneskorenie pre zapnutie dodatočného ohrievača TÚV. |
| Stav vodného čerpadla po dosiahnutej teplote | Zastaviť, Nonstop | Určuje, či sa má čerpadlo zastaviť alebo bežať nepretržite po dosiahnutí cieľovej teploty. |
| Teplota pre spustenie odmrazovania | -15 až -1 °C | Určuje teplotu, pri ktorej sa spustí režim odmrazovania. |
| Teplota pre ukončenie odmrazovania | 1-40 °C | Určuje teplotu, pri ktorej sa ukončí režim odmrazovania. |
| Teplotný rozdiel okolia a výparníka pre odmrazovanie | 0-15 °C | Nastavuje teplotný rozdiel pre aktiváciu odmrazovania. |
| Spodný limit frekvencie po dosiahnutí cieľovej teploty | 30-120 Hz | Nastavuje minimálnu frekvenciu, na ktorú sa kompresor spomalí. |
| Horný limit frekvencie po dosiahnutí cieľovej teploty | 30-120 Hz | Nastavuje maximálnu frekvenciu, na ktorú môže kompresor bežať. |
| Kompenzácia frekvencie teplej vody | -50-20 Hz | Umožňuje kompenzovať frekvenciu kompresora pre ohrev TÚV. |
ECO vs CLASSIC (R290 vs R32)
V ponuke máme dva typy čerpadiel, radu ECO s moderným chladivom R290 a radu CLASSIC s chladivom R32. Chladivo R290 je aktuálne najekologickejšie chladivo na trhu, ak by vám unikla celá náplň do ovzdušia, uhlíková stopa je rovnaká ako prejdenie vzdialenosti 6km osobným autom (parameter GWP = 3). Chladivo R32 je druhé najekologickejšie, uhlíková stopa pri úniku by bola ekvivalentná 3500km prejdených osobným autom (GWP = 675). Pre predstavu ďalšie dostupné chladivo R410 má GWP = 2088.
Ekológia je však iba jeden faktor. Moderné chladivo R290 má lepšiu tepelnú kapacitu a vďaka tomu nie sú potrebné tak vysoké tlaky v systéme, čo predlžuje životnosť tepelného čerpadla a umožňuje mu fungovať do teploty vody na výstupe až 70°C. Oproti tomu R32 má mierne vyšší objemový chladiaci výkon, preto čerpadlá s ním sú mierne účinnejšie.
V prípade, že váš dom má čisto nízkoteplotné kúrenie, môžete použiť lacnejšiu variantu čerpadiel CLASSIC s chladivom R32 alebo mierne drahšiu a ekologickejšiu variantu čerpadiel ECO s chladivom R290. V prípade systému kúrenia s kombináciou podlahového kúrenia a radiátorov, odporúčame jednoznačne iba radu ECO pre možnosť vyššej teploty vody na výstupe.
