ANTIK WallBox Dual AC 22kW
Výkon: 2× 22 kW AC
Vstupné napätie: 3×63 A, 400 V
Konektor: Type 2 zásuvka
Bezpečnostné prvky:
- Prúdový chránič typu B
- Ochrana proti nulovaniu
- Núdzové tlačidlo odpojenia výstupov
Konektivita:
- GSM 4G
- LAN 10/100Mbit
- RS485
- OCPP ver1.6
- WiFi / Bluetooth na lokálne pripojenie
Užívateľské rozhranie:
- LED indikátory pre každý výstup
- OLED displej na bočnej strane
- MiFare čítačka kariet
Prevádzková teplota: -20 °C až +60 °C
Krytie: IP54 (odolnosť voči prachu a vode)
Montáž: Nástenná montáž alebo montáž na špeciálny stĺpik
WallBox Dual AC 22 kW je výkonná nabíjacia stanica určená na súčasné nabíjanie dvoch elektrických vozidiel. Ponúka výkon až 22 kW, širokú konektivitu vrátane WiFi a integráciu s fotovoltikou. Vďaka bezpečnostným prvkom a možnosti farebného prispôsobenia je ideálnym riešením pre domácnosti aj komerčné využitie.
ANTIK SmartCity WallBox Dual AC 22kW ATK-SCEV4B: Inštrukcie v .PDF môžete stiahnuť TU.
Výkonné duálne nabíjanie
ANTIK WallBox Dual AC 22 kW predstavuje moderné riešenie nabíjania elektromobilov, ktoré umožňuje súčasné a plnohodnotné nabíjanie dvoch vozidiel naraz. Vďaka výstupom typu Type 2 a maximálnemu výkonu 2× 22 kW je zariadenie vhodné pre domácnosti, firemné flotily aj verejné nabíjacie miesta, kde je dôležitá rýchlosť, efektivita a spoľahlivosť. Duálne nabíjanie eliminuje potrebu inštalovať viacero nabíjacích bodov, čo šetrí priestor aj investície.
- 2×22 kW výkon – paralelné nabíjanie dvoch elektromobilov.
- Elektromer s počítadlom energie na každom výstupe
- Univerzálna kompatibilita – podpora všetkých vozidiel s konektorom Type 2.
- Flexibilná inštalácia – montáž na stenu alebo špeciálny stĺpik podľa potrieb.
- Efektívne riešenie – šetrenie priestoru a nákladov oproti viacerým wallboxom.
Konektivita a vzdialená správa
WallBox je vybavený rozsiahlou konektivitou, ktorá umožňuje jednoduchú integráciu do rôznych systémov a pohodlné riadenie nabíjania. Podpora štandardu OCPP 1.6 zabezpečuje kompatibilitu s centrálnymi systémami prevádzkovateľov nabíjacích sietí, čo je dôležité najmä pre komerčné nasadenie. Okrem toho je možné zariadenie spravovať cez LAN, GSM 4G, WiFi, Bluetooth alebo RS485, čo otvára cestu pre prepojenie s fotovoltikou či smart home riešeniami. Používateľ tak získava úplnú kontrolu nad prevádzkou v reálnom čase, vrátane vzdialeného monitoringu a štatistík.
- OCPP 1.6 – otvorený protokol pre správu nabíjacích bodov.
- Komplexná konektivita – LAN, GSM 4G, WiFi, Bluetooth a RS485.
- Vzdialená správa – ovládanie a monitoring cez aplikáciu Antik Smart Home.
- Integrácia do infraštruktúry – ideálne pre firmy, developerské projekty a verejné priestory.
Multi-column

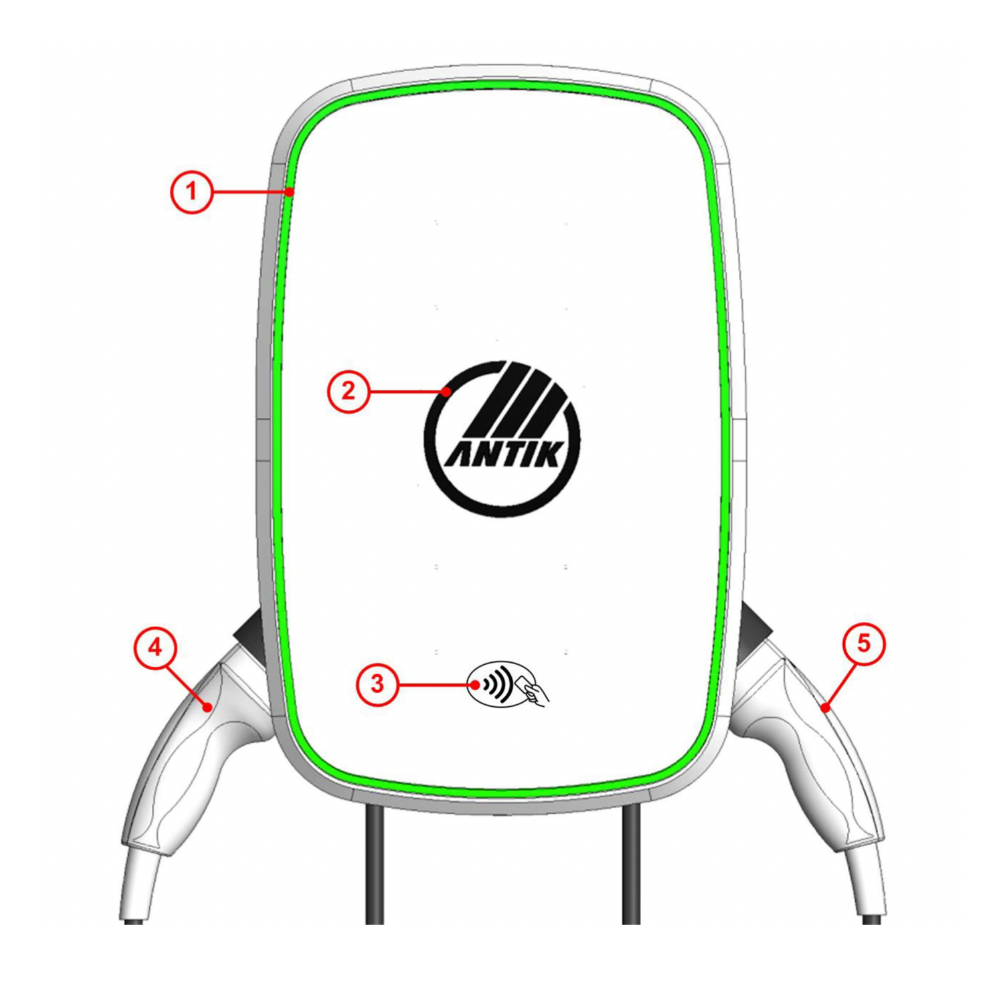

Predný panel nabíjačky
Predná časť ANTIK WallBoxu kombinuje moderný dizajn s funkčnými prvkami. LED indikácia zobrazuje stav zariadenia, používateľ má k dispozícii MiFare čítačku pre autorizáciu a dva výkonové konektory Type 2 pre súčasné nabíjanie dvoch vozidiel.
- (1) Indikačný LED pás – farebné svetlo signalizuje stav nabíjania a pripravenosť zariadenia.
- (2) Logo nabíjačky – priestor pre branding alebo prispôsobenie dizajnu.
- (3) Miesto pre MiFare kartu – rýchla a bezpečná autorizácia používateľov.
- (4) Konektor výstupu 1 – zásuvka Type 2 pre prvé vozidlo.
- (5) Konektor výstupu 2 – zásuvka Type 2 pre druhé vozidlo.

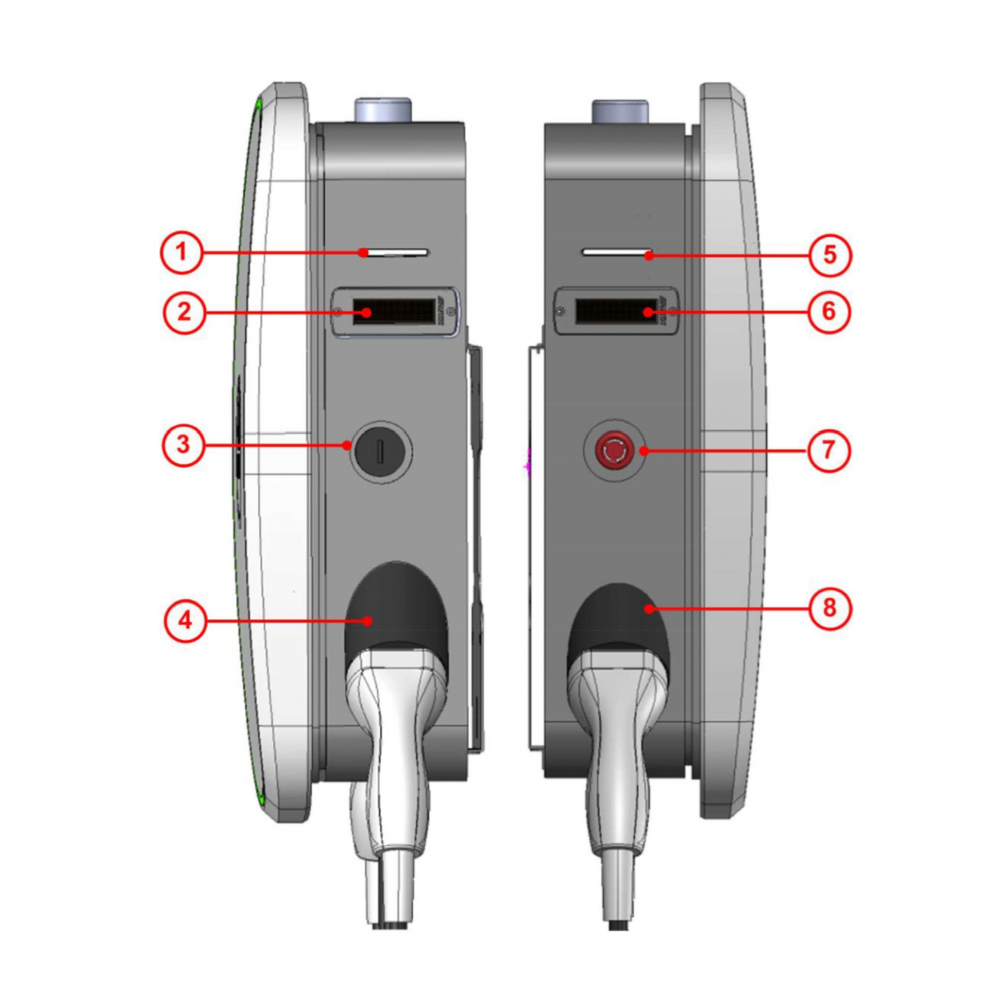

Bočný panel nabíjačky
Bočné časti WallBoxu obsahujú kľúčové technické a bezpečnostné prvky. Používateľ tu nájde LAN port pre sieťové pripojenie, OLED displej pre základné informácie, ako aj núdzové tlačidlo na okamžité odpojenie výstupov.
- (1) Indikačný LED pás – signalizácia stavu nabíjačky.
- (2) LAN konektor (ľavá strana) – pripojenie do siete pre vzdialenú správu.
- (3) OLED displej – zobrazuje prevádzkové informácie a nastavenia.
- (4) Konektor výstupu (ľavá strana) – zásuvka Type 2.
- (5) Indikačný LED pás (pravá strana) – rovnaká signalizácia aj na druhej strane.
- (6) LAN konektor (pravá strana) – alternatívne pripojenie podľa umiestnenia.
- (7) Núdzové tlačidlo – okamžité odpojenie napájania pre maximálnu bezpečnosť.
- (8) Konektor výstupu (pravá strana) – zásuvka Type 2.
Užívateľské rozhranie a pohodlná obsluha
Pri návrhu zariadenia sa myslelo aj na komfort používateľa. Intuitívne ovládanie a prehľadné zobrazenie stavu nabíjania sú zabezpečené LED indikátormi pre každý výstup a OLED displejom umiestneným na bočnej strane. MiFare čítačka kariet umožňuje kontrolovaný prístup iba oprávneným osobám, čo je výhodné pri firemnom alebo verejnom použití. Mobilná aplikácia Antik Smart Home dopĺňa možnosti o detailné sledovanie priebehu nabíjania, plánovanie časov a prehľad spotreby, vďaka čomu je používanie wallboxu pohodlné, efektívne a bezpečné.
- LED indikátory – okamžitý prehľad o stave výstupov.
- OLED displej – detailné zobrazenie aktuálnych údajov o nabíjaní.
- MiFare čítačka kariet – prístup len pre oprávnených užívateľov.
- Mobilná aplikácia – vzdialené ovládanie, plánovanie a história spotreby.
Inteligentné riadenie energie a fotovoltika
Zariadenie ponúka pokročilé riadenie nabíjania s možnosťou dynamickej voľby režimov, ktoré umožňujú užívateľovi optimalizovať spotrebu energie. Okrem klasického režimu nabíjania možno aktivovať aj režim PREBYTKY, pri ktorom wallbox využíva prebytočnú solárnu energiu z fotovoltiky. Vďaka prepojeniu s meničom cez MODBUS TCP dokáže zariadenie prispôsobiť výkon aktuálnej výrobe elektriny, čím znižuje odber zo siete a znižuje náklady. Tento prístup je nielen ekonomicky výhodný, ale aj ekologický, pretože podporuje maximálne využitie obnoviteľných zdrojov.
- Dva režimy nabíjania – štandardný a úsporný z prebytkov fotovoltiky.
- Priame prepojenie s FVE – jednoduchá komunikácia s meničom bez zložitej inštalácie.
- Optimalizované náklady – zníženie závislosti od distribučnej siete.

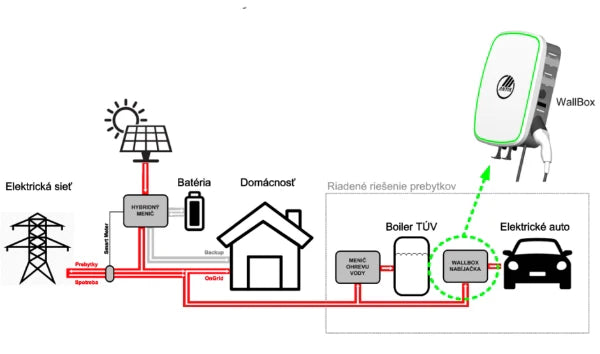

Schéma zapojenia
Najefektívnejší spôsob využitia fotovoltaiky je taký, kedy sa čo najviac vyrobenej energie spotrebuje priamo v domácnosti. Optimálne je využitie energie počas dňa, napríklad vo forme dobíjania pripojeného elektrického vozidla. ANTIK WallBox Dual AC 22 kW vám umožní nasmerovať prietoky z fotovoltického meniča na dobíjanie elektrického vozidla, bez nutnosti zložitej inštalácie.
Funkcia dobíjania vozidla z prebytkov fotovoltiky
Wallbox detekuje prítomnosť meniča domácej FVE v lokálnej sieti, a následne pravidelne vyčítava údajov o prietokoch do siete z meniča pomocou MODBUS TCP protokolu. Na základe tejto informácie sa riadi výkon dobíjania. Všetky prevádzkové údaje su zaznamenané v mobilnej aplikácii ANTIK SmartHome.
Bezpečnosť na prvom mieste
Bezpečnosť je pri nabíjaní elektromobilov kľúčová a ANTIK WallBox Dual AC 22 kW preto obsahuje viacnásobné ochranné prvky, ktoré zabezpečujú maximálnu spoľahlivosť prevádzky. Integrovaný prúdový chránič typu B chráni pred únikmi prúdu, ochrana proti nulovaniu znižuje riziko porúch a núdzové tlačidlo umožňuje okamžité odpojenie výstupov v prípade nehody alebo poruchy. Vďaka krytiu IP54 je zariadenie odolné proti prachu a vode, čo ho robí vhodným pre vnútornú aj vonkajšiu inštaláciu.
- Prúdový chránič typu B – ochrana proti poruchovým prúdom počas nabíjania.
- Núdzové tlačidlo – okamžité zastavenie prevádzky v kritickej situácii.
- Krytie IP54 – spoľahlivá ochrana pred prachom a striekajúcou vodou.
- Bezpečnosť siete aj auta – eliminácia rizika poškodenia batérie či elektroinštalácie.
Dizajnová flexibilita na mieru
Okrem technických parametrov ponúka ANTIK WallBox Dual AC 22 kW aj dizajnovú prispôsobiteľnosť pri odbere viacerých kusov, ktorá umožňuje zladiť zariadenie s prostredím, kde bude inštalované. Zákazník si môže zvoliť farbu predného plastu, dizajn LED pásov a doplniť logo alebo grafické prvky, čím wallbox dokonale zapadne do vizuálnej identity firmy alebo domácnosti.
- Farba na mieru – možnosť voľby odtieňov predného panelu.
- LED prvky – dizajnové prispôsobenie svetelných pásov.
- Branding – integrácia firemného loga alebo vizuálnej identity.
- Estetická pridaná hodnota – vhodné riešenie pre komerčné aj súkromné projekty.
Stiahnite si aplikáciu ANTIK SmartHome®
Aplikácia ANTIK SmartHome® vám umožní mať kompletnú kontrolu nad vaším WallBoxom priamo v mobile. Všetky dôležité údaje o nabíjaní, spotrebe a stave zariadenia máte vždy poruke – jednoducho, prehľadne a kedykoľvek.
V aplikácii môžete:
- Ovládanie nabíjania – spúšťanie, zastavovanie a plánovanie dobíjania priamo z mobilu.
- Monitoring spotreby – sledovanie aktuálneho výkonu a celkovej spotreby energie.
- Grafy a štatistiky – prehľad o histórii nabíjania a využití fotovoltiky.
- Ovládanie zásuviek – zapínanie a vypínanie 230 V zásuviek podľa potreby.
- Notifikácie a bezpečnosť – upozornenia na stav zariadenia a kontrola prístupu cez karty.
Multi-column

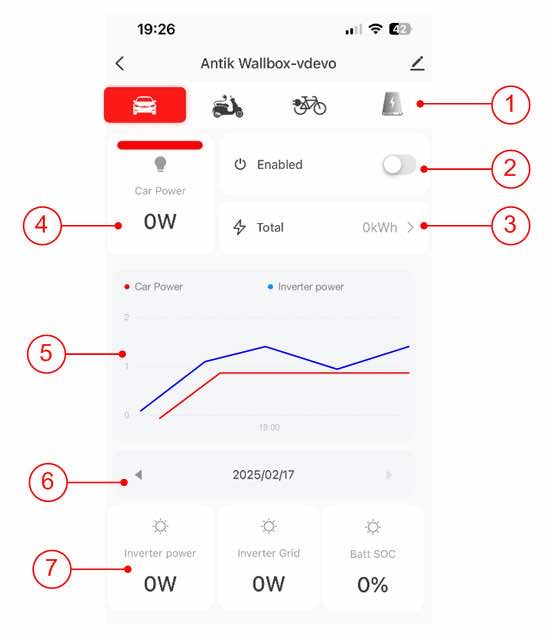

Nabíjanie elektromobilov
V aplikácii ANTIK SmartHome® máte k dispozícii detailný prehľad o nabíjaní elektromobilu. Rozhranie vám umožní sledovať výkon v reálnom čase, kontrolovať spotrebu energie a pozrieť si priebeh nabíjania.
- (1) Voľba skupiny výstupov – jednoduchý výber, ktoré výstupy chcete sledovať alebo ovládať.
- (2) Zapnutie dobíjania auta – rýchle spustenie alebo zastavenie nabíjania jediným tlačidlom.
- (3) Počítadlo energie – ukazuje celkovú spotrebu elektriny pri nabíjaní.
- (4) Aktuálny stav dobíjania – informácia o okamžitom výkone vo wattoch.
- (5) Priebeh dobíjania v čase – grafické zobrazenie výkonu auta a meniča.
- (6) Voľba dňa – možnosť zobrazenia historických dát podľa konkrétneho dátumu.
- (7) Informácie z fotovoltického meniča – dáta o výkone meniča, sieti a batérii.
230V zásuvky
V aplikácii ANTIK SmartHome® môžete jednoducho ovládať a sledovať aj pripojené 230 V zásuvky. Každá zásuvka má samostatné riadenie a prehľad o spotrebe, čo vám umožňuje pohodlne kontrolovať spotrebiče alebo doplnkové zariadenia pripojené k WallBoxu.
- (1) Zapnutie / Vypnutie zásuvky – rýchle ovládanie každej zásuvky samostatne priamo v aplikácii.
- (2) Počítadlo energie – zobrazuje celkovú spotrebu elektriny cez danú zásuvku.
- (3) Aktuálny stav – informácia o okamžitom výkone v reálnom čase.
Časté otázky: Antik SmartCityWallBox Dual AC 22kW
Aké sú možnosti montáže?
WallBox je možné inštalovať nástennou montážou alebo na samostatný stĺpik. Konštrukcia je navrhnutá na jednoduchú montáž a servisný prístup.
Aký typ konektora je použitý?
Stanica disponuje dvomi zásuvkami Type 2, ktoré sú aktuálne štandardom pre európske elektromobily.
Aké komunikačné rozhrania WallBox podporuje?
Podporované sú: LAN 10/100 Mbit, GSM 4G, WiFi, Bluetooth, RS485 a GNSS. Vďaka protokolu OCPP 1.6 je zariadenie kompatibilné s backend systémami prevádzkovateľov.
Aké sú prevádzkové podmienky?
Zariadenie je navrhnuté na prevádzku v teplotnom rozsahu od -20 °C do +60 °C. Krytie IP54 zaručuje odolnosť proti prachu a striekajúcej vode.
Ako funguje integrácia s fotovoltikou?
WallBox komunikuje s meničom fotovoltickej elektrárne cez MODBUS TCP protokol, vyhodnocuje prietoky energie do siete a podľa nich riadi výkon nabíjania (štandardný alebo prebytkový režim).
Má WallBox integrované meranie spotreby?
Áno. Každý výstup obsahuje elektromer s počítadlom energie a funkciu zobrazovania okamžitých hodnôt výkonu. Dáta sú dostupné aj v aplikácii ANTIK SmartHome®.
Ako prebieha autorizácia používateľov?
Prístup k zariadeniu je možné kontrolovať cez MiFare čítačku kariet. Vďaka tomu je stanica vhodná aj pre firemné flotily alebo verejné inštalácie.
